Zbrojenie wieńca to zwykle cztery pręty główne o średnicy 10-16 mm, połączone strzemionami co 20-35 cm, z zachowaniem otuliny betonowej minimum 2,5-3 cm. Najczęstsze błędy pojawiają się na narożach, przy zakładach prętów i w doborze klasy betonu. Poniższy przewodnik pokazuje, jak dobrać i ułożyć zbrojenie zgodnie z projektem, zanim wieniec zostanie zabetonowany.
Co to jest zbrojenie wieńca i jaką funkcję pełni?

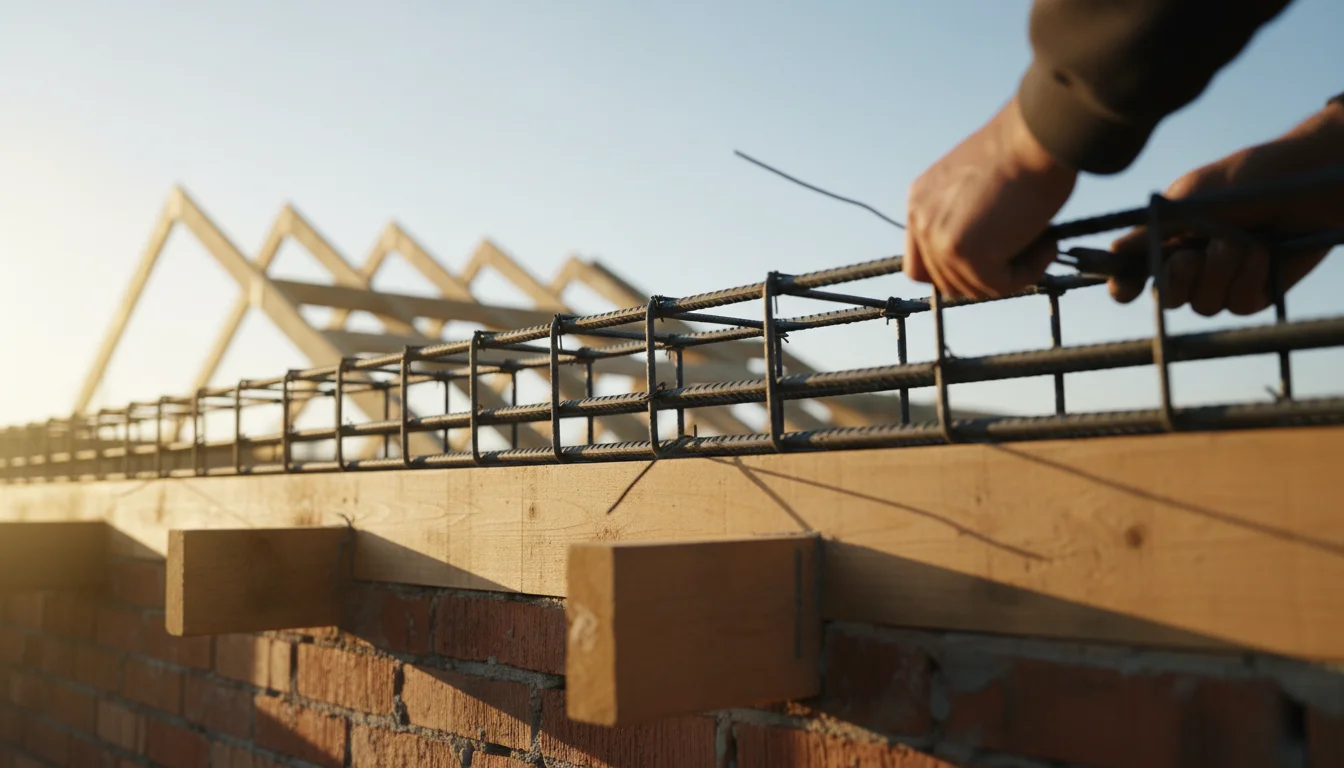

Zbrojenie wieńca to układ prętów stalowych – zwykle cztery pręty główne i strzemiona – umieszczony w żelbetowym pasie na ścianach nośnych, który usztywnia budynek i przenosi obciążenia z dachu lub stropu. Wieniec żelbetowy biegnie po obwodzie ścian nośnych, w miejscach przewiązań ścian i na narożach, tworząc zamknięty pas opasujący koronę muru.
Wieniec pełni trzy funkcje. Pierwsza to usztywnienie ścian – pas żelbetowy łączy poszczególne odcinki muru w jedną, sztywną konstrukcję, która nie rozjeżdża się pod wpływem obciążeń. Druga to przenoszenie obciążeń z dachu lub stropu na ściany nośne – siły z więźby dachowej czy płyty stropowej trafiają najpierw w wieniec, a dopiero on rozkłada je na mur. Trzecia funkcja to ograniczenie rys – zbrojenie w wieńcu przejmuje naprężenia rozciągające, które powstają przy skurczu betonu i nierównomiernym osiadaniu budynku.
Wieniec żelbetowy, nazywany też pasem wieńcowym lub belką wieńcową, wykonuje się na etapie budowy już po wymurowaniu ścian nośnych, a przed montażem stropu lub dachu. W budynkach piętrowych pas wieńcowy powtarza się na każdym stropie, nie tylko na szczycie ścian pod dachem – każda kondygnacja ma więc własny wieniec, zazbrojony według tego samego schematu co pas pod dachem.
Sam beton nie wystarcza, bo dobrze przenosi ściskanie, ale słabo radzi sobie z rozciąganiem. Pręty główne i strzemiona przejmują właśnie te siły rozciągające, których sam beton nie jest w stanie bezpiecznie przenieść. Bez zbrojenia wieniec pod obciążeniem pękałby w miejscach największych naprężeń rozciągających, mimo że sam beton miałby wystarczającą wytrzymałość na ściskanie.
Zbrojenie wieńca domyka więc konstrukcję ścian i uzupełnia beton tam, gdzie sam materiał nie radzi sobie z rozciąganiem.
Jakie pręty i strzemiona stosuje się do zbrojenia wieńca?
Zbrojenie wieńca w domu jednorodzinnym to zwykle cztery pręty główne o średnicy 10-16 mm, połączone strzemionami o średnicy 6-8 mm rozmieszczonymi co 20-35 cm. Pręty żebrowane układa się w dwóch poziomach przekroju, a strzemiona spinają je w stabilną klatkę zbrojeniową, zanim wieniec zostanie zabetonowany.
Dokładny dobór średnic i rozstawu zależy od obciążenia, rozpiętości stropu oraz liczby kondygnacji budynku – w praktyce dokładną wartość określa projekt konstrukcyjny, a nie jedna uniwersalna tabela. Poniższe zakresy pokazują typowe wartości stosowane w budownictwie jednorodzinnym.
| Element | Średnica | Rozstaw / układ | Funkcja |
|---|---|---|---|
| Pręty główne | 10-16 mm | 4 szt. (2 górą, 2 dołem) | przenoszenie rozciągania na obwodzie wieńca |
| Strzemiona | 6-8 mm | 20-35 cm (10-15 cm przy narożach i podporach) | stabilizacja klatki, ograniczenie wyboczenia prętów |
Pręty główne – liczba i średnica
Zbrojenie wieńca wymaga najczęściej czterech prętów głównych – dwóch w górnej i dwóch w dolnej części przekroju. W parterowych domach jednorodzinnych stosuje się zwykle pręty o średnicy 10-12 mm, a przy większych obciążeniach – wyższych budynkach, większych rozpiętościach stropu czy dodatkowym piętrze – projekt przewiduje pręty 14-16 mm. Zamiana średnicy na mniejszą bez konsultacji z projektantem zmniejsza nośność wieńca na rozciąganie, nawet jeśli liczba prętów pozostaje taka sama.
Strzemiona – średnica i rozstaw
Strzemiona w zbrojeniu wieńca mają zwykle średnicę 6-8 mm i są rozmieszczone co 20-35 cm na typowych odcinkach ściany. Rozstaw zmniejsza się do 10-15 cm w miejscach większych sił – przy podporach i narożach budynku, gdzie zbrojenie przenosi skoncentrowane naprężenia. Strzemiona spinają pręty główne w stabilny szkielet, zapobiegają ich wyboczeniu i utrzymują geometrię klatki zbrojeniowej podczas betonowania – bez nich same pręty główne mogłyby się rozsunąć pod naporem mokrego betonu.
Gotowe zbrojenie na wieniec – prefabrykowane kosze zbrojeniowe
Gotowe kosze zbrojeniowe to prefabrykowane klatki z prętów głównych i strzemion, dostępne jako alternatywa dla ręcznego wiązania zbrojenia na budowie. Taki kosz przyjeżdża na plac już związany drutem wiązałkowym, w typowym przekroju odpowiadającym najczęściej stosowanym wymiarom wieńca, co skraca czas montażu w szalunku.
Wybór między wiązaniem zbrojenia na miejscu a użyciem prefabrykowanego kosza zależy od dostępności materiału w danym regionie, budżetu i tempa prac na budowie – oba rozwiązania dają porównywalny efekt końcowy, jeśli kosz ma parametry zgodne z projektem.
Jak zbroić naroża i zakłady prętów w wieńcu?
Naroża i zakłady prętów to miejsca, w których zbrojenie wieńca najczęściej traci ciągłość – pręty trzeba tam zagiąć lub połączyć dodatkowymi elementami, a nie docinać na styk. Właśnie w tych punktach zbrojenie przenosi siły z dwóch przecinających się odcinków ściany jednocześnie, dlatego błąd wykonawczy w narożu ma większe konsekwencje niż na prostym odcinku wieńca.
Na narożu pręty główne wieńca gnie się tak, aby zachować ciągłość zbrojenia na obwodzie – zagięty pręt przechodzi z jednej ściany na drugą bez przerwy. Tam, gdzie gięcie pojedynczego pręta nie jest możliwe, stosuje się dodatkowe elementy spinające – krótsze pręty narożne łączące oba odcinki zbrojenia. Długość odcinka zagięcia lub dodatkowego pręta narożnego zależy od średnicy zbrojenia i jest określona w projekcie konstrukcyjnym, a nie dobierana na budowie „na oko”.
Podobna zasada ciągłości obowiązuje nie tylko w narożach, ale też na przewiązaniach ścian – miejscach, w których ściana nośna łączy się ze ścianą wewnętrzną pod kątem prostym. Zbrojenie wieńca musi zachować ciągłość również w takich punktach, choć geometria połączenia jest inna niż w klasycznym narożu budynku. Częstym błędem jest docinanie prętów „na styk” w narożu i spinanie ich tylko drutem wiązałkowym, co nie przenosi sił rozciągających tak jak ciągły, zagięty pręt – za prawidłowe rozwiązanie naroży w projekcie odpowiada konstruktor, a za jego wykonanie na budowie zbrojarz układający klatkę w szalunku.
Zakłady prętów – jak łączyć na długości
Pręty główne łączy się na zakład, gdy długość pojedynczego odcinka nie wystarcza na cały obwód wieńca. Długość zakładu zależy od średnicy pręta i klasy betonu, dlatego dokładną wartość podaje projekt konstrukcyjny, a nie jedna gotowa liczba z poradnika. Zakłady rozmieszcza się na różnych odcinkach wieńca, zamiast łączyć wszystkie cztery pręty główne w jednym przekroju – skupienie zakładów w jednym miejscu tworzy lokalny punkt słabości, który przenosi mniejsze obciążenie niż pozostała długość wieńca.
Jaka klasa betonu i jakie wymiary powinien mieć wieniec?
Wieniec wykonuje się najczęściej z betonu klasy C16/20 lub C20/25, orientacyjnie, o przekroju odpowiadającym szerokości ściany nośnej i wysokości nie mniejszej niż wysokość stropu. Większość dostępnych źródeł na temat zbrojenia wieńca pomija ten parametr zupełnie, choć klasa betonu decyduje o tym, czy zbrojenie w ogóle będzie pracować tak, jak przewiduje projekt.
Szerokość przekroju wieńca zwykle odpowiada szerokości muru nośnego, w typowym budownictwie jednorodzinnym to orientacyjnie 24-30 cm. Wysokość wieńca nie powinna być mniejsza niż wysokość stropu opartego na tej samej ścianie, co w praktyce oznacza orientacyjnie 20-30 cm – dokładny wymiar zależy od konkretnego systemu stropowego i rozpiętości budynku. Klasa betonu C16/20 lub C20/25 to wartości typowe dla domu jednorodzinnego, ale ostateczny dobór zawsze wynika z obliczeń projektowych, nie z jednej uniwersalnej tabeli powtarzanej między budowami.
Na wybór klasy betonu wpływa też to, w jakich warunkach wieniec będzie pracował po zabudowaniu – wyższą klasę betonu dobiera się częściej tam, gdzie wieniec ma mniejszą otulinę albo większą ekspozycję na wilgoć, na przykład przy szalunku traconym z ograniczoną warstwą zabezpieczającą stal. Zbyt niska klasa betonu przy standardowej otulinie 2,5-3 cm skraca czas, po którym wilgoć i dwutlenek węgla mogą dotrzeć do zbrojenia i zapoczątkować korozję prętów.
Dobranie zbyt niskiej klasy betonu lub zbyt małego przekroju wieńca względem projektu zmniejsza jego nośność niezależnie od tego, jak dokładnie wykonano samo zbrojenie – dlatego oba parametry warto zweryfikować przed zamówieniem betonu na budowę.
Jak wykonać zbrojenie wieńca krok po kroku?
Wykonanie zbrojenia wieńca obejmuje przygotowanie prętów i strzemion, związanie ich drutem wiązałkowym w szalunku z zachowaniem otuliny i zalanie betonem z odpowiednim zagęszczeniem. Każdy z tych etapów wpływa na to, czy wieniec po zabetonowaniu będzie pracować tak, jak przewiduje projekt, czy wymagał poprawek już po stwardnieniu betonu – a wtedy naprawa jest już znacznie trudniejsza.
Montaż zbrojenia wieńca przebiega w sześciu krokach:
1. Przygotowanie prętów głównych i strzemion według wymiarów z projektu – docięcie na odpowiednią długość oraz wygięcie prętów przeznaczonych na naroża.
2. Związanie klatki zbrojeniowej drutem wiązałkowym – pręty główne spięte strzemionami w regularnym rozstawie, bez luzów pozwalających na przesunięcie podczas betonowania.
3. Ustawienie szalunku wieńca na koronie muru – w wersji tradycyjnej lub traconej, zależnie od wybranego rozwiązania.
4. Umieszczenie klatki zbrojeniowej w szalunku na podkładkach dystansowych, które zapewniają wymaganą otulinę betonową ze wszystkich stron pręta.
5. Betonowanie i zagęszczenie masy betonowej, najczęściej wibratorem, żeby usunąć pustki powietrzne wokół prętów i strzemion.
6. Pielęgnacja betonu w pierwszych dniach po zalaniu – ochrona przed przesuszeniem, szczególnie w ciepłe dni, na przykład przez przykrycie folią lub zwilżanie powierzchni.
Kontrola całej klatki zbrojeniowej – rozstawu strzemion, otuliny i ciągłości na narożach – powinna odbyć się tuż przed krokiem piątym, bo po zalaniu betonem żadny z tych parametrów nie da się już łatwo poprawić.
Szalowanie wieńca – tradycyjne czy tracone
Szalunek wieńca wykonuje się tradycyjnie z desek lub sklejki, albo w wersji traconej, która zostaje częścią konstrukcji po zabetonowaniu. Szalunek tradycyjny demontuje się po związaniu betonu i można go wykorzystać ponownie na innym odcinku budowy, co obniża koszt materiału przy większych budynkach. Szalunek tracony, najczęściej wykonany z materiału izolacyjnego, pozostaje na wieńcu na trwałe i dodatkowo ogranicza mostek termiczny powstający w miejscu żelbetowego pasa – w zamian wymaga większej precyzji przy ustawianiu, bo nie da się go już poprawić po zabetonowaniu tak łatwo jak deski.
Otulina betonowa – ile powinna mieć
Otulina betonowa prętów w wieńcu powinna wynosić minimum 2,5-3 cm, zabezpieczona podkładkami dystansowymi rozmieszczonymi na obwodzie klatki zbrojeniowej. Otulina chroni stal przed korozją i zapewnia odpowiednią przyczepność betonu do pręta – bez niej wilgoć z zewnątrz szybciej dociera do zbrojenia. Podkładki dystansowe utrzymują stały odstęp od szalunku podczas betonowania, zapobiegając kontaktowi prętów z deskami lub matą szalunku traconego.
Prawidłowo wykonane zbrojenie wieńca zachowuje zaplanowaną otulinę na całej długości, a nie tylko w miejscach łatwo dostępnych przy wiązaniu klatki.
Jakie są najczęstsze błędy w zbrojeniu wieńca?
Najczęstsze błędy w zbrojeniu wieńca to brak zachowanej otuliny, przerwana ciągłość na narożach, zbyt krótkie zakłady prętów i zbyt duży rozstaw strzemion. Każdy z nich zmniejsza nośność wieńca niezależnie od tego, jak starannie wykonano resztę konstrukcji, a skutki widać zwykle dopiero po latach, nie bezpośrednio po budowie.
Lista najczęściej spotykanych błędów wykonawczych w zbrojeniu wieńca:
- Brak zachowanej otuliny – pręty dotykają szalunku lub muru, bez wymaganego minimum 2,5-3 cm, co zwiększa ryzyko korozji stali po latach.
- Nieciągłość zbrojenia na narożach – przerwanie prętów głównych bez gięcia lub dodatkowych elementów spinających, zamiast zachowania ciągłości na obwodzie.
- Zbyt krótkie zakłady prętów – skrócenie długości zakładu względem wartości z projektu, co zmniejsza nośność połączenia.
- Zamiana średnic lub liczby prętów bez zgody projektanta – na przykład użycie prętów 10 mm zamiast zaprojektowanych 16 mm.
- Za mało strzemion lub ich zbyt duży rozstaw – zmniejsza stabilizację klatki zbrojeniowej i odporność prętów na wyboczenie.
- Przesunięcie zbrojenia podczas betonowania – brak lub zbyt rzadkie podkładki dystansowe pozwalają klatce „uciekać” w stronę szalunku.
Konsekwencje tych błędów rzadko widać od razu po rozszalowaniu – korozja stali przy zbyt małej otulinie postępuje latami, a zbyt krótki zakład prętów czy przerwana ciągłość w narożu objawiają się dopiero jako rysy na ścianie pod obciążeniem, na przykład po pierwszej zimie ze śniegiem na dachu.
Moment wykrycia błędu decyduje o sposobie naprawy. Przed zabetonowaniem korekta zbrojenia wieńca – poprawienie położenia prętów, dołożenie strzemion czy wydłużenie zakładu – jest prosta i niskokosztowa. Po zabetonowaniu naprawa wymaga już oceny konstruktora, który decyduje, czy wystarczy lokalne wzmocnienie, czy fragment wieńca trzeba wykonać od nowa.
Jak zbrojenie wieńca łączy się z mocowaniem murłaty?
Wieniec żelbetowy jest najczęstszym miejscem zakotwienia murłaty, a gdy wieńca nie ma, murłatę mocuje się metodami zastępczymi opisanymi w osobnym poradniku. Kotwy murłaty osadza się w już zazbrojonym i stwardniałym wieńcu – jako kotwy chemiczne wklejane po zabetonowaniu albo jako pręty kotwiące umieszczone w klatce zbrojeniowej jeszcze przed zalaniem betonem, zależnie od przyjętego rozwiązania projektowego.
To, jak dokładnie wykonano zbrojenie wieńca, ma wpływ na to, jak dobrze wieniec przenosi siły z kotew murłaty. Zachowana ciągłość zbrojenia na narożach i prawidłowa otulina prętów zapewniają wieńcowi jednorodną wytrzymałość, na której można bezpiecznie oprzeć się przy wyrywaniu kotwy pod wpływem silnego wiatru działającego na więźbę dachową. Wieniec z przerwaną ciągłością zbrojenia lub zbyt małą otuliną może nie przenieść tych sił tak, jak przewiduje projekt, nawet jeśli same kotwy murłaty są dobrane prawidłowo.
Gdy wieniec nie jest przewidziany w projekcie albo budynek jest starszy i wieńca w nim nie wykonano, murłatę mocuje się metodami zastępczymi – kotwami chemicznymi w murze, żelbetowymi słupkami rdzeniowymi lub lokalnym pasem żelbetowym. Te rozwiązania, wraz z doborem podłoża i rozstawem kotew, opisuje szczegółowo artykuł o mocowaniu murłaty bez wieńca.
Prawidłowo zazbrojony i zabetonowany wieniec daje jednorodne podłoże pod kotwy murłaty – bez niego trzeba sięgnąć po rozwiązania zastępcze opisane w osobnym poradniku.
FAQ – Zbrojenie wieńca
Ile kosztuje zbrojenie na wieniec?
Koszt zbrojenia na wieniec składa się z trzech elementów: ilości stali (pręty główne i strzemiona), robocizny za przygotowanie i związanie klatki zbrojeniowej oraz ewentualnego kosztu prefabrykowanego kosza zbrojeniowego, jeśli zamiast wiązania na miejscu wybrano gotowy element. Cena stali zależy od bieżących notowań rynkowych i ilości potrzebnej na dany metraż wieńca, a koszt robocizny różni się regionalnie i zależy od tego, czy zbrojenie wiąże ekipa budująca ściany, czy osobna brygada zbrojarska.
Dokładną kwotę warto ustalić na podstawie wyceny od konkretnego wykonawcy lub dostawcy stali dla danej budowy, ponieważ ceny materiałów i usług budowlanych zmieniają się w czasie i różnią się między regionami – podawanie jednej uniwersalnej kwoty w złotych za metr lub kilogram nie odda rzeczywistych warunków konkretnej budowy.
Jaka jest minimalna ilość zbrojenia wieńca wg normy?
Minimalna ilość zbrojenia wieńca wg norm europejskich bywa podawana orientacyjnie jako rząd wielkości 0,2% przekroju betonu, ale dokładny wzór w Eurokodzie 2 jest bardziej złożony i zależy od kilku parametrów projektowych, a nie tylko od samego przekroju.
Dokładną wartość minimalnego zbrojenia dla konkretnego wieńca wylicza projektant na podstawie obciążeń, wymiarów przekroju i przyjętej klasy betonu – nie warto przyjmować tej liczby jako gotowej normy bez weryfikacji w projekcie konstrukcyjnym.
Jakie są rodzaje wieńców – równy, podniesiony, opuszczony?
Wieniec żelbetowy występuje w trzech podstawowych wariantach – równy, podniesiony i opuszczony – różniących się położeniem względem stropu. Wieniec równy jest ukryty w stropie i nie wystaje ponad jego górną powierzchnię, co stosuje się głównie przy stropach monolitycznych o równej wysokości z wieńcem.
Wieniec podniesiony wystaje ponad płytę stropową, co spotyka się najczęściej właśnie w stropach monolitycznych, gdzie takie rozwiązanie ułatwia oparcie kolejnych warstw konstrukcji. Wieniec opuszczony znajduje się poniżej górnej powierzchni stropu, co jest typowe dla stropów gęstożebrowych, gdzie elementy stropowe opierają się bezpośrednio na takim wieńcu.
Czy wieniec powoduje mostek termiczny i jak go ograniczyć?
Wieniec żelbetowy powoduje mostek termiczny, bo beton i stal przewodzą ciepło znacznie lepiej niż materiał izolacyjny ściany, w której wieniec jest umieszczony. Mostek termiczny wieńca ogranicza się najczęściej przez zastosowanie szalunku traconego z materiału izolacyjnego, który zostaje na wieńcu po zabetonowaniu i dociepla go od zewnętrznej strony ściany.
Alternatywnym rozwiązaniem jest dodatkowe docieplenie wieńca już po demontażu tradycyjnego szalunku, warstwą izolacji dobraną do pozostałej części elewacji. Oba podejścia zmniejszają straty ciepła przez wieniec, choć szalunek tracony ogranicza mostek termiczny już na etapie wykonania, bez konieczności dodatkowych prac wykończeniowych.
Czy da się poprawić źle wykonane zbrojenie po zabetonowaniu?
Poprawa źle wykonanego zbrojenia po zabetonowaniu jest możliwa, ale wymaga oceny konstruktora, a nie samodzielnej decyzji wykonawcy na budowie. Zakres naprawy zależy od rodzaju błędu – czasem wystarcza lokalne wzmocnienie dodatkowym zbrojeniem powierzchniowym lub nawiercenie i wklejenie dodatkowych prętów, a w innych przypadkach konstruktor decyduje o konieczności wykonania fragmentu wieńca od nowa.
Naprawa po zabetonowaniu jest zawsze bardziej kosztowna i czasochłonna niż korekta przed zalaniem betonem, dlatego kontrola zbrojenia tuż przed betonowaniem pozostaje najskuteczniejszym momentem na wychwycenie błędów.
Jak dokładnie oblicza się minimalne zbrojenie wieńca?
Minimalne zbrojenie wieńca oblicza projektant konstrukcyjny na podstawie obciążeń działających na budynek, wymiarów przekroju wieńca i przyjętej klasy betonu, zgodnie z zasadami rodziny norm Eurokod.
Przykładowe obliczenia podawane w niektórych źródłach internetowych bywają uproszczone i nie zawsze uwzględniają wszystkie parametry wymagane przez normę, dlatego samodzielne liczenie zbrojenia na podstawie jednego wzoru z artykułu nie zastępuje projektu konstrukcyjnego przygotowanego dla konkretnego budynku.
Jak wygląda wieniec budowlany?
Wieniec budowlany wygląda jak ciągły, poziomy pas żelbetowy biegnący po obwodzie ścian nośnych, widoczny podczas budowy jako szalunek z zamontowaną w nim klatką zbrojeniową, zanim zostanie zalany betonem. Po zdemontowaniu szalunku tradycyjnego wieniec ukazuje się jako gładka, betonowa belka o szerokości zbliżonej do szerokości muru, umieszczona na szczycie ścian nośnych pod stropem lub dachem.
W budynkach z szalunkiem traconym wieniec po zakończeniu prac jest częściowo niewidoczny – zewnętrzna warstwa izolacyjna szalunku zostaje na elewacji i częściowo zakrywa sam żelbet, widoczny wcześniej jedynie na etapie wykonania.
