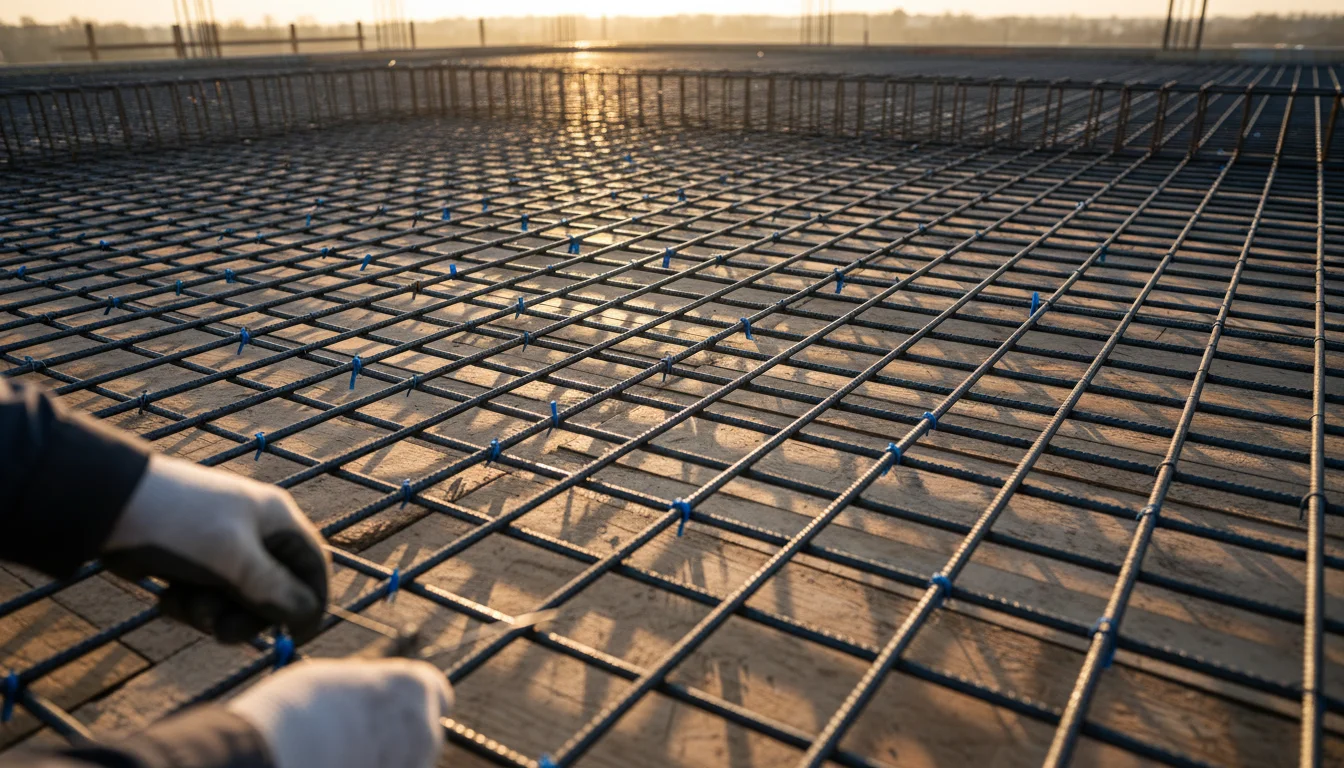

Zbrojenie stropu to układ prętów stalowych – dolnych, górnych i rozdzielczych – który przejmuje naprężenia rozciągające, jakich sam beton nie wytrzymuje. Sposób zbrojenia zależy od typu stropu (monolityczny, gęstożebrowy, filigran) oraz miejsca w konstrukcji – inaczej wygląda ono w środku przęsła, inaczej nad podporami i przy otworach. Poniższy przewodnik pokazuje zasady wykonania zbrojenia zgodnie z projektem oraz sposób czytania rysunku zbrojenia przed odbiorem.
Dlaczego strop musi być zbrojony?
Strop żelbetowy zbroi się, ponieważ pod obciążeniem ulega zginaniu, a beton – odporny na ściskanie – nie wytrzymuje naprężeń rozciągających bez wsparcia stali. Obciążenie stropu pochodzi z kilku źródeł jednocześnie: ciężaru własnego płyty, warstw posadzki, mebli, ludzi oraz ścian działowych ustawionych na stropie. Pod wpływem tych obciążeń strop ugina się w dół, co rozciąga jego dolną część w środku przęsła, a górną – w strefie nad podporami.
Pręty stalowe przejmują właśnie te naprężenia rozciągające, których sam beton nie jest w stanie bezpiecznie przenieść. Bez zbrojenia strop pękałby dokładnie w miejscach największego rozciągania, mimo że sama mieszanka betonowa miałaby wystarczającą wytrzymałość na ściskanie. Rozmieszczenie i ilość prętów w konkretnym stropie nie wynika z jednej uniwersalnej zasady, lecz z obliczeń konstrukcyjnych uwzględniających rozpiętość przęseł, grubość płyty i przewidywane obciążenia użytkowe budynku.
Strop bez odpowiedniego zbrojenia traci też zdolność do ograniczania zarysowań powstających przy skurczu betonu i niewielkich przemieszczeniach konstrukcji w czasie. Zbrojenie dolne i górne, o których mowa w dalszych częściach poradnika, odpowiadają więc na dwa różne stany pracy tej samej płyty stropowej – rozciąganie w przęśle i rozciąganie nad podporą.
Decyzję o konkretnym układzie zbrojenia stropu podejmuje konstruktor na etapie projektu, na podstawie obliczeń statycznych dla danego budynku zgodnych z zasadami normy Eurokod 2 (PN-EN 1992-1-1) – nie jest to wybór dokonywany na budowie przez ekipę wykonawczą.
Jak zbroi się różne typy stropów?
Zbrojenie stropu wygląda inaczej w zależności od typu – inaczej w monolitycznym wykonywanym w całości na budowie, inaczej w gęstożebrowym i filigranowym z częściowo prefabrykowanym zbrojeniem. Wybór typu stropu wpływa na to, ile zbrojenia dowiązuje się na placu budowy, a ile jest już gotowe w elementach prefabrykowanych dostarczonych na budowę.
| Typ stropu | Sposób wykonania | Zakres zbrojenia na budowie | Miejsce krytyczne |
|---|---|---|---|
| Monolityczny | w całości wylewany na budowie | pełne zbrojenie dolne i górne wiązane na mokro | strefy brzegowe przy większych rozpiętościach |
| Gęstożebrowy (np. Teriva) | belki prefabrykowane + pustaki + nadbeton | zbrojenie uzupełniające w nadbetonie i wieńcach | podpory montażowe przed związaniem nadbetonu |
| Filigran | płyty prefabrykowane ze zbrojeniem fabrycznym | zbrojenie uzupełniające nad płytami i w strefach podporowych | styki płyt i podpory tymczasowe |
Zbrojenie stropu monolitycznego
Strop monolityczny wymaga pełnego zbrojenia wykonanego na budowie, bez elementów prefabrykowanych przejmujących część nośności. Pręty główne w takim stropie mają zwykle średnicę orientacyjnie 12-14 mm, a przy większych rozpiętościach przęseł w strefach brzegowych dokłada się drugą warstwę zbrojenia górnego, zgodnie z wytycznymi projektu konstrukcyjnego.
Zbrojenie stropu gęstożebrowego (Teriva)
Strop gęstożebrowy typu Teriva opiera się na prefabrykowanych belkach kratownicowych, które same w sobie nie są samonośne – pełną nośność uzyskują dopiero po zespoleniu z pustakami ceramicznymi lub styropianowymi i zalaniu nadbetonem. Miejscem krytycznym na etapie montażu są podpory montażowe pod belkami – ich liczba i rozstaw muszą odpowiadać wytycznym producenta systemu, bo zdjęcie podpór przed związaniem nadbetonu prowadzi do ugięcia belek jeszcze przed uzyskaniem docelowej nośności. W żebrach uzupełniających między belkami oraz w wieńcu łączącym strop ze ścianą stosuje się dodatkowo strzemiona o średnicy orientacyjnie 6-8 mm, gęściej rozmieszczone przy podporach niż w środku przęsła.
Zbrojenie stropu filigranowego
Strop filigranowy składa się z płyt prefabrykowanych, w których dolne zbrojenie jest już gotowe fabrycznie, a na budowie dokłada się jedynie zbrojenie uzupełniające i wylewa nadbeton. Kontrola na tym etapie obejmuje przede wszystkim styki sąsiednich płyt filigran oraz zgodność podpór tymczasowych z projektem montażowym – błędy w tych dwóch punktach przenoszą się bezpośrednio na nośność gotowego stropu.
Jak rozróżnić zbrojenie dolne i górne w stropie?
Zbrojenie dolne stropu pracuje w środku przęsła, a zbrojenie górne – nad podporami i ścianami nośnymi, gdzie górna strefa stropu się rozciąga. Rozróżnienie to wynika z mechanizmu zginania stropu pod obciążeniem – ta sama płyta stropowa ma różny rozkład naprężeń rozciągających w zależności od odległości od podpory.
Zbrojenie dolne składa się z prętów głównych o większej średnicy, ułożonych w strefie rozciąganej środka przęsła. Zbrojenie górne sięga orientacyjnie na długość 1/4 do 1/3 rozpiętości przęsła licząc od lica podpory – dokładny zasięg określa projekt konstrukcyjny na podstawie obliczeń dla danego stropu.
Zbrojenie górne nad podporami to miejsce najczęściej pomijane przez ekipy skupione wyłącznie na siatce dołem. Brak zbrojenia górnego w tej strefie prowadzi do charakterystycznych, poprzecznych rys biegnących wzdłuż belek lub ścian nośnych – widocznych dopiero po obciążeniu stropu, nie bezpośrednio po betonowaniu. Kontrola obecności dodatkowej siatki górnej nad każdą podporą należy więc do podstawowych punktów odbioru zbrojenia przed zalaniem betonem.
| Rodzaj zbrojenia | Lokalizacja w przęśle | Funkcja |
|---|---|---|
| Zbrojenie dolne | środek przęsła | przenosi rozciąganie w dolnej strefie płyty |
| Zbrojenie górne | nad podporami i ścianami nośnymi | przenosi rozciąganie w górnej strefie nad podporą |
Pominięcie zbrojenia górnego nie jest widoczne gołym okiem tuż po zabetonowaniu stropu – ujawnia się dopiero jako rysy pod pełnym obciążeniem użytkowym, często już po wprowadzeniu się do domu, co utrudnia powiązanie usterki z momentem wykonania zbrojenia.
Zbrojenie dolne i górne stropu różni się więc nie jakością materiału, lecz funkcją – każde z nich przejmuje rozciąganie w innym miejscu tej samej płyty.
Jaki rozstaw i średnica prętów w stropie?
Pręty główne w stropie układa się zwykle co 10-20 cm, ze średnicą orientacyjnie 8-16 mm zależnie od typu stropu i obciążenia – dokładne wartości określa projekt. W praktyce rozstaw nie jest jednolity na całej powierzchni stropu: w strefach przy podporach, gdzie naprężenia są największe, pręty układa się gęściej, orientacyjnie co 10-15 cm, podczas gdy w środkowej części przęsła rozstaw bywa większy.
Stal zbrojeniowa stosowana w stropach domów jednorodzinnych to najczęściej klasa B500B lub B500SP – zamiana klasy stali na inną bez zgody projektanta zmienia parametry wytrzymałościowe całego układu zbrojenia, nawet przy zachowaniu tych samych średnic i rozstawów prętów.
| Element | Średnica | Rozstaw |
|---|---|---|
| Pręty główne (środek przęsła) | 8-16 mm | 10-20 cm |
| Pręty główne (strefa podpory) | 8-16 mm | 10-15 cm |
| Dystanse zbrojenia | – | 60-100 cm w obu kierunkach |
Pręty rozdzielcze i wymiary oczek siatki
Pręty rozdzielcze układa się prostopadle do prętów głównych, zwykle co 20-30 cm – ich zadaniem jest stabilizacja całego układu zbrojenia i ograniczenie zarysowań prostopadłych do kierunku głównego zbrojenia. Siatka powstająca z przecięcia prętów głównych i rozdzielczych ma w stropie monolitycznym przykładowe oczka o wymiarach orientacyjnie 12×12 lub 15×15 cm – to jeden z możliwych układów, a nie sztywna reguła obowiązująca w każdym projekcie.
Zagęszczenie zbrojenia w stropie odpowiada więc bezpośrednio na pytanie, gdzie konstrukcja przenosi największe naprężenia – gęściej przy podporach, rzadziej w środku przęsła.
Jak czytać rysunek zbrojenia stropu?
Rysunek zbrojenia stropu pokazuje rzut z osiami budynku, oznaczenia i średnice prętów, ich rozstaw w centymetrach oraz przekroje pokazujące zbrojenie dolne i górne. To jedyny dokument, który jednoznacznie określa, ile i jakich prętów powinno znaleźć się w konkretnym miejscu stropu – bez niego kontrola zbrojenia na budowie sprowadza się do domysłów.
Kompletny rysunek zbrojenia stropu zawiera:
- rzut stropu z osiami i wymiarami przęseł – punkt odniesienia dla wszystkich pozostałych oznaczeń,
- oznaczenia prętów wraz ze średnicami, zapisywane zwykle jako ø8, ø10 czy ø12,
- rozstawy prętów w centymetrach, osobno dla zbrojenia głównego i rozdzielczego,
- przekroje pionowe pokazujące wzajemne położenie zbrojenia dolnego i górnego w danym miejscu płyty,
- opis stref zbrojenia dodatkowego – nad podporami, przy otworach i w narożach stropu.
Każdy z tych elementów odpowiada na inne pytanie podczas kontroli: rzut i osie pozwalają zlokalizować dane miejsce na budowie, oznaczenia prętów mówią, czego szukać w dostarczonej stali, a przekroje pokazują, czy ułożenie zbrojenia w pionie zgadza się z projektem. Brak któregokolwiek z tych elementów na rysunku utrudnia jednoznaczną kontrolę przed betonowaniem i zwiększa ryzyko pominięcia zbrojenia w newralgicznym miejscu, na przykład nad podporą lub przy otworze.
Czytanie rysunku zbrojenia stropu sprowadza się do porównania trzech warstw informacji – rzutu z osiami, oznaczeń prętów i przekrojów – z tym, co faktycznie leży w szalunku przed zalaniem betonem.
Jakie zbrojenie stosuje się przy otworach w stropie?
Otwory w stropie – na klatkę schodową, komin czy piony instalacyjne – wymagają dodatkowych prętów obwodowych i ukośnych w narożach, a otwory powyżej 50×50 cm indywidualnego projektu wzmocnienia. Wycięcie otworu przerywa ciągłość zbrojenia głównego, dlatego w tym miejscu trzeba odtworzyć nośność inaczej niż na pełnej powierzchni płyty.
Typowe dozbrojenie otworu w stropie obejmuje pręty obwodowe układane równolegle do krawędzi otworu, w odległości orientacyjnie 5-10 cm od jego obrysu, oraz dodatkowe pręty ukośne w narożach – to właśnie naroża otworu koncentrują naprężenia i najczęściej pękają jako pierwsze przy braku dozbrojenia. Próg 50×50 cm działa jako granica bezpieczeństwa: poniżej tej wielkości typowe dozbrojenie obwodowe zwykle wystarcza, powyżej – konstruktor musi przeliczyć wzmocnienie indywidualnie dla danego otworu i rozpiętości stropu.
W domu jednorodzinnym największym otworem w stropie bywa zwykle wycięcie na klatkę schodową – pozostałe, komin czy pion instalacyjny, mają zwykle mniejszy przekrój, ale podlegają temu samemu progowi 50×50 cm decydującemu o konieczności indywidualnego przeliczenia.
Otwór w stropie nie powinien też kolidować z instalacjami układanymi w płycie – rury osłonowe czy przepusty kanalizacyjne nie mogą wypychać prętów zbrojenia z ich projektowanej osi ani zmniejszać otuliny betonowej wokół stali. W praktyce najczęstszym miejscem takiej kolizji jest właśnie otwór instalacyjny, przez który później prowadzi się piony kanalizacyjne lub wentylacyjne – rura ułożona zbyt blisko krawędzi otworu potrafi wypchnąć pręt obwodowy poza projektowaną pozycję jeszcze przed betonowaniem.
Każdy otwór w stropie wymaga więc dwóch decyzji projektowych: typu dozbrojenia obwodowego i sprawdzenia, czy jego wymiar nie przekracza progu wymagającego indywidualnego przeliczenia.
Ile powinna mieć otulina betonu w stropie?
Otulina betonu w stropach wewnętrznych wynosi orientacyjnie 15-25 mm i chroni stal przed korozją – dokładną wartość określa projekt na podstawie klasy ekspozycji i średnicy prętów. Różne źródła podają nieco inne zakresy w ramach tego przedziału, dlatego ostateczną grubość otuliny dla konkretnego stropu warto zweryfikować z projektem konstrukcyjnym, a nie przyjmować jednej liczby jako uniwersalnej normy.
Minimalna grubość otuliny wynikająca z wymagań normowych bywa podawana jako co najmniej 2,5 cm, choć dokładna wartość zależy od klasy ekspozycji środowiskowej przyjętej dla danego stropu – w typowym stropie wewnętrznym domu jednorodzinnego praktyczne zakresy mieszczą się zwykle w granicach podanych wyżej. Otulinę utrzymuje się za pomocą dystansów rozmieszczonych orientacyjnie co 60-100 cm w obu kierunkach – ich zadaniem jest utrzymanie stałego odstępu prętów od dołu i boków szalunku podczas betonowania. Na dobór otuliny wpływa też klasa betonu stropu – w budownictwie jednorodzinnym stosuje się najczęściej orientacyjnie C20/25 lub C25/30, przy czym ostateczną klasę betonu, podobnie jak grubość otuliny, określa projekt konstrukcyjny dla danego stropu.
Zakłady i zakotwienie prętów w stropie
Pręty główne łączy się na zakład o długości orientacyjnie 30-60 średnic pręta – dla pręta o średnicy 12 mm oznacza to zakład rzędu 36-72 cm, choć ostateczną wartość zawsze podaje projekt konstrukcyjny dla konkretnego stropu. Kluczowa zasada przy rozmieszczaniu zakładów to nierozkładanie więcej niż 50% łączonych prętów w jednym przekroju poprzecznym – skupienie wszystkich zakładów w jednym miejscu tworzy lokalny punkt osłabienia dokładnie tam, gdzie strop powinien mieć pełną nośność.
Zakotwienie prętów zbrojenia dolnego na podporze powinno mieć głębokość minimum 10 cm, przy czym zalecane bywa 15-20 cm dla większej pewności przeniesienia sił na podporę. Zbyt krótkie zakotwienie prętów może spowodować ich wyrwanie z betonu przy pełnym obciążeniu stropu, nawet jeśli pozostała część zbrojenia wykonano zgodnie z projektem.
Jak przebiega kontrola zbrojenia stropu przed betonowaniem?
Przed betonowaniem zbrojenie stropu kontroluje kierownik budowy, a przy większych obiektach także inspektor nadzoru inwestorskiego, sprawdzając średnice, rozstawy, otulinę, zakłady i stabilność dystansów. Kontrola ta jest ostatnim momentem, w którym błąd w ułożeniu zbrojenia da się poprawić bez rozkuwania stwardniałego betonu.
Pełna kontrola zbrojenia stropu przed betonowaniem obejmuje:
1. zgodność średnic i liczby prętów z rysunkiem zbrojenia,
2. rozstaw prętów w strefach podpór i wokół otworów w stropie,
3. grubość otuliny betonowej – od dołu, od góry i po bokach zbrojenia,
4. długości zakładów i zakotwień na podporach,
5. stabilność i liczbę dystansów utrzymujących zbrojenie w projektowanym położeniu,
6. czystość zbrojenia – brak luźnej rdzy, oleju szalunkowego czy zanieczyszczeń ograniczających przyczepność betonu do stali.
Wynik takiej kontroli odnotowuje się zwykle w dzienniku budowy, co stanowi formalne potwierdzenie, że zbrojenie zostało sprawdzone przed zalaniem betonem, zanim stanie się już niewidoczne i trudne do zweryfikowania.
Zakres kontroli różni się nieco w zależności od typu stropu – przy stropach gęstożebrowych i filigranowych dochodzi dodatkowo sprawdzenie podpór montażowych pod belkami oraz styków elementów prefabrykowanych. Brak takiej kontroli lub jej pobieżne przeprowadzenie przenosi odpowiedzialność za ewentualne błędy na etap, w którym poprawki wymagają już rozkuwania stwardniałego betonu, a nie jedynie przełożenia prętów w szalunku.
Jakie są najczęstsze błędy w zbrojeniu stropu?
Najczęstsze błędy w zbrojeniu stropu to brak prętów górnych nad podporami, zbyt mała otulina, za krótkie lub źle rozłożone zakłady oraz przesunięte zbrojenie w belkach. Każdy z tych błędów osłabia strop w innym miejscu i z innym skutkiem, dlatego warto rozpoznawać je osobno, zamiast traktować jako jedną ogólną kategorię „złego wykonania”.
Lista najczęściej spotykanych błędów wykonawczych w zbrojeniu stropu:
- Brak prętów górnych nad podporami – zbrojenie ograniczone wyłącznie do siatki dołem, co prowadzi do poprzecznych rys wzdłuż belek lub ścian nośnych.
- Zbyt mała otulina przez brak dystansów – pręty dotykają szalunku, co przyspiesza korozję stali w ciągu miesięcy do kilku lat.
- Zbyt krótkie zakłady lub wszystkie w jednym miejscu – osłabienie stropu dokładnie tam, gdzie powinien być najsilniejszy.
- Przesunięte zbrojenie w belkach – dolna siatka ułożona za wysoko, a górna za nisko, co zmniejsza wysokość użyteczną przekroju i może obniżyć nośność nawet o połowę.
- Samowolne przesuwanie lub wycinanie otworów w stropie bez zgody konstruktora – zmiana położenia otworu zmienia rozkład naprężeń wokół niego.
- Chodzenie po zbrojeniu bez pomostów roboczych – może obniżyć górną siatkę o 1-2 cm, zmniejszając jej skuteczność w strefie rozciąganej.
Moment wykrycia błędu decyduje o sposobie naprawy – przed zabetonowaniem korekta zbrojenia jest prostą czynnością, po zabetonowaniu wymaga już oceny konstruktora i bywa znacznie bardziej kosztowna.
Jak zbrojenie stropu łączy się ze zbrojeniem wieńca?
Wieniec żelbetowy jest elementem stropu na wysokości ścian zewnętrznych, w którym zatapia się zbrojenie zasadniczej części stropu, a jego własne zbrojenie opisano szczegółowo w osobnym poradniku. Zbrojenie płyty stropowej i zbrojenie wieńca to dwa odrębne układy prętów, połączone fizycznie w miejscu, gdzie strop opiera się na ścianie – płyta przekazuje tam swoje obciążenia na wieniec, a wieniec rozkłada je dalej na mur.
Specyfikację zbrojenia wieńca – liczbę i średnicę prętów głównych, rozstaw strzemion czy wymagane naroża – opisuje osobny artykuł o zbrojeniu wieńca, dlatego ten poradnik nie powtarza tych wartości. Warto jedynie pamiętać, że oba zbrojenia muszą zachować ciągłość w strefie połączenia, a kolejność wykonania – najpierw wieniec, potem płyta stropowa lub odwrotnie, zależnie od typu stropu – wynika z przyjętego rozwiązania projektowego dla danego budynku.
W stropach monolitycznych wieniec i płytę stropową betonuje się zwykle jednocześnie, co ułatwia zachowanie ciągłości zbrojenia w strefie połączenia. W stropach gęstożebrowych i filigranowych wieniec bywa wykonywany razem z nadbetonem stropu, a elementy prefabrykowane po prostu opierają się na nim tak, jak przewiduje projekt montażowy danego systemu.
FAQ – Zbrojenie stropu
Ile warstw zbrojenia na strop?
Strop żelbetowy ma zwykle dwie warstwy zbrojenia – dolną i górną – odpowiadające dwóm różnym strefom rozciąganym w płycie stropowej. W miejscach dodatkowo obciążonych, takich jak otwory w stropie czy strefy ścian działowych, projekt może przewidywać dodatkowe pręty uzupełniające ponad tę podstawową, dwuwarstwową siatkę.
Co ile daje się drut wiązałkowy na stropie?
Drut wiązałkowy łączy pręty zbrojenia w każdym węźle siatki, czyli w miejscu przecięcia prętów głównych z rozdzielczymi, a nie w jednym stałym rozstawie liczonym osobno w centymetrach. Celem wiązania jest utrzymanie zaprojektowanego rozstawu prętów do czasu zabetonowania, nie tworzenie dodatkowego układu nośnego.
Jakie są wymiary oczek siatki zbrojeniowej w stropie?
Wymiary oczek siatki zbrojeniowej w stropie monolitycznym wynoszą przykładowo 12×12 lub 15×15 cm, w zależności od przyjętego rozstawu prętów głównych i rozdzielczych w projekcie. To jeden z możliwych układów, a nie sztywna reguła obowiązująca w każdym stropie – rzeczywiste wymiary oczek zawsze wynikają z rozstawów podanych na rysunku zbrojenia dla danego budynku.
Ile kosztuje zbrojenie stropu (robocizna)?
Koszt zbrojenia stropu składa się z ceny stali zbrojeniowej, kosztu robocizny za przygotowanie i związanie zbrojenia oraz – przy stropach prefabrykowanych – ceny samych elementów gęstożebrowych lub filigranowych. Cena stali zależy od bieżących notowań rynkowych i ilości potrzebnej na dany metraż stropu, a stawka robocizny różni się regionalnie i zależy od stopnia skomplikowania zbrojenia, na przykład liczby otworów wymagających dozbrojenia.
Dokładną kwotę warto ustalić na podstawie wyceny od konkretnego wykonawcy lub dostawcy stali dla danej budowy, ponieważ ceny materiałów i usług budowlanych zmieniają się w czasie i różnią się między regionami.
Czy lekko zardzewiałe pręty nadają się do zbrojenia stropu?
Pręty z powierzchowną, nalotową rdzą zwykle nadają się do zbrojenia stropu po oczyszczeniu z luźnych łusek rdzy, bo taka korozja nie zmniejsza przekroju stali ani jej przyczepności do betonu. Pręty z głęboką korozją, widocznym ubytkiem przekroju lub łuszczącą się grubą warstwą rdzy nie powinny trafić do zbrojenia bez oceny kierownika budowy lub konstruktora.
Jak kontroluje się podpory montażowe w stropach prefabrykowanych?
Podpory montażowe w stropach gęstożebrowych typu Teriva czy filigranowych kontroluje się pod kątem liczby i rozstawu zgodnego z wytycznymi producenta danego systemu stropowego, na przykład Bruk-Betu czy innego dostawcy elementów prefabrykowanych. Lekceważenie wytycznych producenta – zbyt rzadkie lub przedwcześnie zdjęte podpory – prowadzi do ugięcia belek lub płyt jeszcze przed związaniem nadbetonu, kiedy element prefabrykowany nie ma jeszcze pełnej, docelowej nośności.
Czy otwór w stropie można wyciąć po jego zabetonowaniu?
Wycięcie otworu w stropie po zabetonowaniu wymaga oceny konstruktora, bo przecina istniejące zbrojenie i może istotnie zmniejszyć nośność płyty w tym miejscu. Samowolne przesuwanie lub wycinanie otworów bez takiej zgody należy do typowych błędów wykonawczych – zmienia rozkład naprężeń wokół nowego otworu w sposób, którego nie przewidywało pierwotne dozbrojenie obwodowe.
