Łączenie belek drewnianych obejmuje złącza ciesielskie – czop i gniazdo, zakładkę, wrąb i jaskółczy ogon – oraz łączniki metalowe: kątowniki, wieszaki belkowe i wkręty konstrukcyjne. Wybór złącza zależy od rodzaju obciążenia (ścinanie, rozciąganie, ściskanie) i miejsca połączenia względem podpory – złącze wykonane w środkowej części rozpiętości osłabia belkę znacznie bardziej niż to samo złącze umieszczone blisko podpory. Zagadnienie dotyczy stropów, podciągów, konstrukcji szkieletowych, altan i tarasów, nie tylko więźby dachowej.
Jakie są rodzaje złączy do łączenia belek drewnianych?
Belki drewniane łączy się złączami ciesielskimi – czopem i gniazdem, zakładką, wrębem i jaskółczym ogonem – oraz łącznikami metalowymi: kątownikami, wieszakami belkowymi i płytkami perforowanymi, w zależności od obciążenia, dostępu do obu stron połączenia i wymagań estetycznych konstrukcji.
Złącza ciesielskie tradycyjne powstają przez wycięcie w drewnie dopasowanych profili, bez udziału elementów metalowych – belka drewniana przenosi siły przez samą geometrię styku, wspartą zwykle kołkami drewnianymi. Łączniki metalowe działają inaczej: kątownik, wieszak belkowy czy płytka perforowana przenoszą siły przez własną wytrzymałość stali, a belka drewniana wymaga jedynie nawiercenia otworów montażowych, nie precyzyjnego wycięcia profilu. Ta różnica decyduje o czasie wykonania – złącza ciesielskie wymagają warsztatowej precyzji, łączniki metalowe montuje się szybciej, nawet na budowie bez specjalistycznego sprzętu ciesielskiego.
W konstrukcjach z dłuższymi podciągami, opartymi na kilku podporach, stosuje się też złącze Gerbera – przegubowe połączenie belki drewnianej lub stalowej umieszczone w punkcie zerowego momentu zginającego, które pozwala łączyć kilka odcinków w jeden ciągły element nośny bez utraty nośności w miejscu styku.
| Grupa złączy | Przykłady | Charakter pracy |
|---|---|---|
| Złącza ciesielskie | czop i gniazdo, zakładka, wrąb, jaskółczy ogon | przenoszą siły przez geometrię drewna |
| Łączniki metalowe | kątownik, wieszak belkowy, płytka perforowana, płytka kolczasta | przenoszą siły przez wytrzymałość stali |
Złącza ciesielskie tradycyjne
Złącza ciesielskie tradycyjne łączą belki drewniane bez elementów metalowych, wycinając w drewnie dopasowane profile – czop i gniazdo, zakładkę, wrąb lub jaskółczy ogon, zwykle dodatkowo spięte kołkami drewnianymi. Czop i gniazdo to połączenie, w którym jeden element ma wyprofilowany występ wchodzący w odpowiadające mu gniazdo drugiego – dobrze przenosi ściskanie, ale wymaga precyzyjnej obróbki. Jaskółczy ogon ma profil trapezowy, który dodatkowo zabezpiecza złącze przed wysunięciem przy siłach rozciągających – tolerancja wykonania wynosi 2-3 mm, bo większa różnica powoduje brak przylegania powierzchni albo pękanie drewna wokół profilu.
Łączniki metalowe i wkręty konstrukcyjne
Łączniki metalowe i wkręty konstrukcyjne łączą belki drewniane szybciej niż złącza ciesielskie, bo nie wymagają precyzyjnego wycięcia profilu w drewnie, tylko nawiercenia otworów montażowych. Kątownik mocuje belkę drewnianą do słupa lub innej belki pod kątem, wieszak belkowy podwiesza belkę do elementu nośnego bez konieczności podpierania jej od dołu, a płytka perforowana lub płytka kolczasta spina dwa elementy na płaskiej powierzchni styku. Płytka kolczasta ma kolce o długości 8-12 mm, które wbijają się w drewno pod prasą lub młotkiem, zastępując osobne gwoździe czy wkręty.
Łączenie belek klejem – kiedy ma sens, a kiedy nie wystarcza
Łączenie belek drewnianych klejem konstrukcyjnym ma sens jako wzmocnienie dodatkowe, nigdy jako samodzielne złącze w elemencie nośnym obciążonym pionowo. Wklejany pręt gwintowany – określany też jako kotwa chemiczna – osadzony na żywicy epoksydowej wzmacnia węzeł konstrukcyjny w miejscach, gdzie nie ma dostępu z dwóch stron belki drewnianej do zamontowania śruby przewiercanej na wylot – typowa sytuacja przy naprawie połączenia w murze lub przy ograniczonym dostępie montażowym. Sam klej bez łączników mechanicznych nie przenosi obciążeń dynamicznych w stropach i podciągach, dlatego zawsze towarzyszy mu element metalowy lub drewniany przenoszący siły ścinające.
Wybór między złączem ciesielskim i łącznikiem metalowym zależy od tego, czy konstrukcja ma być widoczna estetycznie, czy skryta w przegrodzie – złącza ciesielskie dominują w konstrukcjach odkrytych, łączniki metalowe w stropach i podciągach zakrytych wykończeniem.
Gdzie należy wykonać złącze belki, aby nie osłabić konstrukcji?
Złącze belki drewnianej należy wykonać w miejscu najmniejszego momentu zginającego – blisko podpory, nigdy bezpośrednio nad słupem lub w środkowej części rozpiętości, gdzie naprężenia są największe.
Moment zginający to siła powodująca ugięcie belki drewnianej pod obciążeniem – jest najmniejszy tam, gdzie belka styka się z podporą, i rośnie w kierunku środka rozpiętości, osiągając maksimum pośrodku. Złącze umieszczone blisko podpory przenosi więc znacznie mniejsze siły niż to samo złącze wykonane w środkowej części belki, nawet jeśli użyto identycznych łączników, bo nośność złącza zależy w dużej mierze od miejsca jego wykonania. Drugi punkt krytyczny to miejsce bezpośrednio nad słupem lub podporą punktową – tam oprócz momentu zginającego działa skoncentrowane ścinanie, a złącze wykonane właśnie w tym miejscu kumuluje dwa rodzaje naprężeń naraz.
Praktyczna konsekwencja tej zasady: belka stropowa czy podciąg przedłużany na budowie powinien mieć złącze przesunięte w stronę jednej z podpór, nie centrowane w połowie rozpiętości i nie ustawione punktowo nad słupem. Błąd „złącza nad słupem” jest częsty przy konstrukcjach szkieletowych, gdzie wykonawca intuicyjnie łączy elementy w miejscu, które akurat wypada nad podporą, bez sprawdzenia, że to najgorsza możliwa lokalizacja dla złącza wzdłużnego.
Zasada ta dotyczy równie belki stropowej w stropie drewnianym, jak i podciągu podpierającego kilka belek jednocześnie – w obu przypadkach miejsce złącza wzdłużnego decyduje o nośności całej konstrukcji, nie tylko pojedynczego elementu.
Reguła praktyczna, którą warto zapamiętać przed każdym montażem: złącze blisko podpory, nigdy nad słupem i nigdy w środku rozpiętości – to jedna zasada zastępująca pełne obliczenia wytrzymałościowe przy typowych konstrukcjach domowych.
Jak wybrać złącze do belki drewnianej według obciążenia?
Wybór złącza do belki drewnianej zależy od tego, czy połączenie przenosi siły ścinające, rozciągające czy ściskające – każdy typ obciążenia wymaga innej geometrii złącza i innych łączników.
Ścinanie to siła działająca równolegle do powierzchni styku dwóch elementów – typowa przy zakładce na długości belki drewnianej lub przy łącznikach metalowych montowanych na płask. Złącze przenoszące ścinanie wymaga łączników rozmieszczonych w układzie mijankowym (szachownica), bo jedna linia wkrętów lub śrub skupia siłę w wąskim pasie drewna i zwiększa ryzyko pęknięcia wzdłuż włókien.
Rozciąganie występuje, gdy złącze musi utrzymać elementy przed rozsunięciem – na przykład w węźle, gdzie belka drewniana jest podwieszona albo pracuje jako ściąg. Jaskółczy ogon i płytka kolczasta dobrze przenoszą rozciąganie dzięki swojej geometrii – trapezowemu profilowi lub kolcom wbitym w drewno pod kątem, które blokują wysunięcie. Wkręt konstrukcyjny przenoszący rozciąganie musi być osadzony na głębokość minimum 6-krotności własnej średnicy, inaczej wyrywa się z drewna razem z otaczającymi włóknami.
Ściskanie działa tam, gdzie jeden element dociska drugi wzdłuż osi, na przykład w połączeniu czołowym belki ze słupem. Czop i gniazdo dobrze przenosi ściskanie, bo siła rozkłada się na całej powierzchni styku profilu, nie tylko na łącznikach.
| Typ obciążenia | Przykładowe złącze | Kluczowy parametr |
|---|---|---|
| Ścinanie | zakładka, łączniki w układzie mijankowym | rozstaw mijankowy |
| Rozciąganie | jaskółczy ogon, płytka kolczasta, wkręt konstrukcyjny | głębokość osadzenia min. 6x średnica |
| Ściskanie | czop i gniazdo, połączenie czołowe | powierzchnia styku |
Checklist decyzyjna: jeśli belka drewniana ma się wydłużyć bez przenoszenia dużych sił rozciągających – zakładka ze śrubami wystarczy. Jeśli węzeł ma pracować na rozciąganie, na przykład przy podwieszeniu – potrzebny jest profil jaskółczego ogona albo łącznik mechaniczny o odpowiedniej głębokości osadzenia. Jeśli połączenie przenosi głównie docisk, jak w węźle słupowym – czop i gniazdo lub prosty styk czołowy ze wzmocnieniem metalowym są wystarczające.
Jak połączyć belkę drewnianą ze słupem pod kątem?

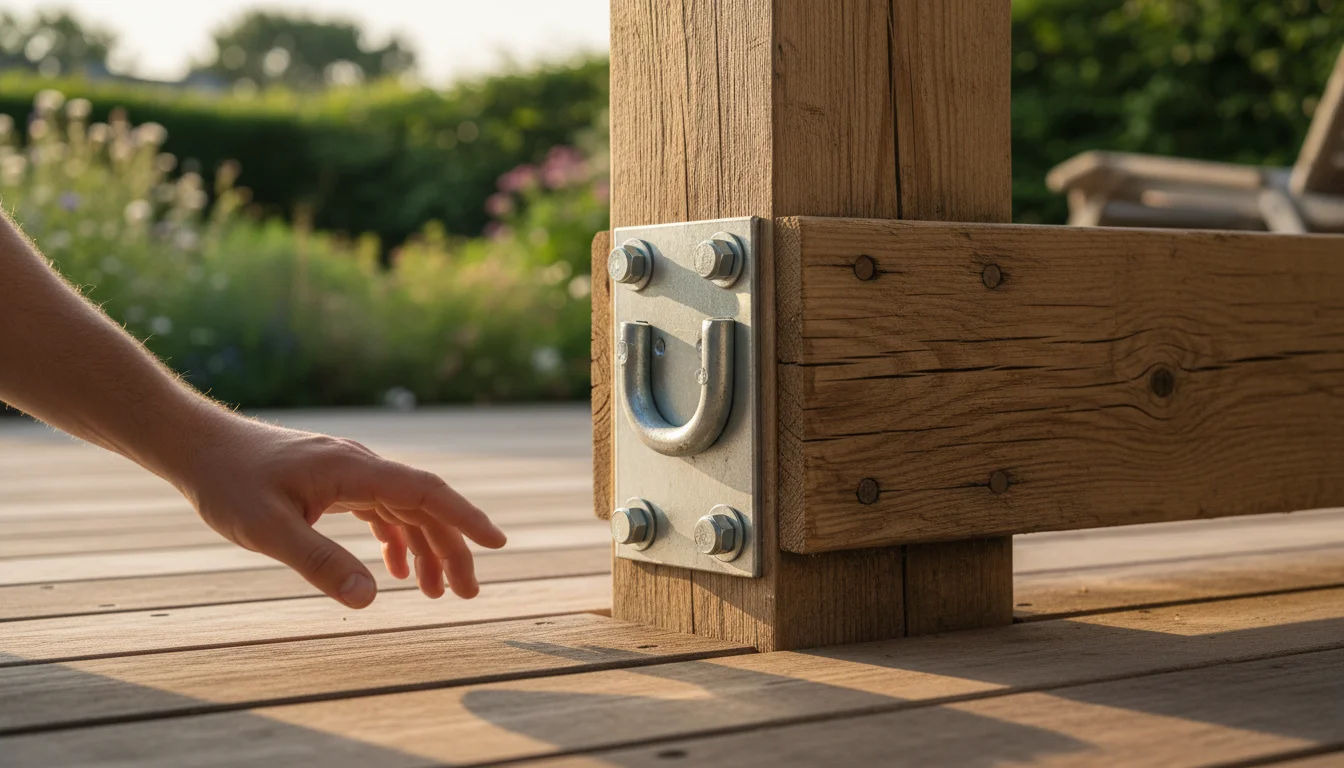

Belkę drewnianą łączy się ze słupem pod kątem przez wrąb, jaskółczy ogon lub łączniki stalowe – wybór zależy od tego, czy węzeł jest częścią konstrukcji szkieletowej domu, altany czy pergoli, i jak precyzyjnego wykonania wymaga dany projekt.
Węzeł kątowy belka-słup przenosi inne siły niż złącze na długości belki – oprócz ścinania i zginania pojawia się dodatkowo moment skręcający, zwłaszcza gdy belka opiera się na słupie niesymetrycznie względem jego osi. Dlatego połączenia węzłowe wymagają zwykle więcej niż jednego łącznika albo kombinacji wrębu z dodatkowym mocowaniem metalowym, nie tylko samego styku powierzchni. W konstrukcjach zrębowych, typowych dla prostszych altan budowanych z bali, belka wieńcząca ścianę – zwana oczepem – łączy się ze słupem lub narożnikiem inaczej niż w szkieletowej ramie złożonej z desek czy kantówek, gdzie dominują łączniki stalowe.
Połączenie na wrąb i jaskółczy ogon w węzłach kątowych
Połączenie na wrąb i jaskółczy ogon w węzłach kątowych to złącza ciesielskie, w których fragment słupa lub belki drewnianej jest wycięty tak, by dopasować się do drugiego elementu bez potrzeby osobnych łączników metalowych. Wrąb to prostsze wycięcie – prostokątne gniazdo, w którym osiada belka – stosowane tam, gdzie węzeł pracuje głównie na docisk. Jaskółczy ogon dodatkowo zabezpiecza węzeł przed wysunięciem przy siłach bocznych, dzięki trapezowemu profilowi, ale wymaga precyzyjniejszej obróbki niż prosty wrąb.
Łączniki stalowe w konstrukcjach szkieletowych, altanach i pergolach
Łączniki stalowe w konstrukcjach szkieletowych, altanach i pergolach zastępują precyzyjną obróbkę ciesielską gotowym elementem metalowym – kątownikiem lub wspornikiem słupowym mocowanym wkrętami lub śrubami do obu elementów węzła. Typowy wspornik słupowy mocuje belkę drewnianą do głowicy słupa z dwóch stron, obejmując go jak kieszeń – rozwiązanie częste w tarasach i pergolach, gdzie słup styka się z podłożem przez stopę fundamentową, nie bezpośrednio z gruntem. W prostej altanie czy pergoli, wykonywanej samodzielnie, łącznik stalowy daje większy margines błędu niż wrąb – niewielkie niedopasowanie powierzchni styku nie wpływa na nośność złącza, bo siłę przenosi sam łącznik, nie geometria drewna. W konstrukcji szkieletowej domu, gdzie precyzja wykonania jest wyższa i obciążenia większe, łącznik stalowy dobiera się pod obliczoną siłę węzła, a nie na podstawie ogólnego przekroju belki drewnianej.
Rozróżnienie skali projektu pomaga wybrać metodę: altana czy taras z niewielkim obciążeniem toleruje prostsze połączenia z łącznikiem stalowym, a konstrukcja szkieletowa domu wymaga doboru złącza zgodnego z obliczoną siłą w węźle, niezależnie od tego, czy jest to wrąb, jaskółczy ogon czy łącznik metalowy.
Jakie śruby i wkręty konstrukcyjne wybrać do belek drewnianych?
Do belek drewnianych stosuje się śruby ciesielskie o wymiarze M10-M16 lub wkręty konstrukcyjne o średnicy 6-10 mm, osadzone na głębokość minimum 6-krotności własnej średnicy – wybór między nimi zależy od grubości łączonych elementów i obciążenia, jakie ma przenieść złącze.
Śruba ciesielska przenosi większe siły niż wkręt konstrukcyjny o podobnej średnicy, bo jest przewiercana na wylot przez obie łączone belki drewniane i dokręcana nakrętką z drugiej strony – to złącze rozłączne, które można skontrolować i dokręcić po latach użytkowania. Wkręt konstrukcyjny montuje się bez nakrętki, wkręcając go bezpośrednio w drewno na określoną głębokość, co jest szybsze, ale utrudnia późniejszą kontrolę dokręcenia bez demontażu.
Przed montażem śruby ciesielskiej belkę drewnianą nawierca się wiertłem o średnicy nieco mniejszej od samej śruby – zwykle o 1 mm, co pozwala wprowadzić łącznik bez rozrywania włókien drewna wokół otworu. Wkręty konstrukcyjne o mniejszej średnicy często montuje się bez wcześniejszego nawiercenia, ale przy twardym lub bardzo suchym drewnie pilotażowy otwór zmniejsza ryzyko pękania podczas wkręcania. Pod głowicą śruby lub łbem wkrętu warto zastosować podkładkę o zwiększonej powierzchni – standardowa, mała podkładka z czasem wgniata się w drewno pod obciążeniem, zmniejszając docisk złącza.
Dobór konkretnego wymiaru – M10 czy M16 dla śruby, 6 czy 10 mm dla wkrętu – powinien wynikać z przekroju łączonych belek drewnianych i obliczonego obciążenia węzła, nie z tego, co akurat jest dostępne w najbliższym markecie budowlanym.
Jakie zasady montażu zapewniają trwałe połączenie belek drewnianych?
Trwałe połączenie belek drewnianych wymaga wilgotności drewna poniżej 18-20% w chwili montażu, odstępu łączników od krawędzi minimum 4-krotności średnicy śruby i rozstawu łączników w układzie mijankowym (szachownica), nie w jednej linii wzdłuż włókien.
Te trzy warunki działają razem – pominięcie jednego z nich obniża trwałość złącza niezależnie od tego, jak dobrze dobrano sam łącznik czy typ złącza ciesielskiego.
Wilgotność drewna i przygotowanie powierzchni
Wilgotność drewna konstrukcyjnego w miejscu łączenia nie powinna przekraczać 18-20% w chwili montażu – drewno wilgotne kurczy się po wyschnięciu, a dokręcone łączniki tracą docisk, co prowadzi do luzów w złączu po kilku miesiącach użytkowania. Przed montażem powierzchnie styku belki drewnianej warto oczyścić z pyłu i resztek obróbki, a w złączach ciesielskich dodatkowo sprawdzić dopasowanie na sucho, bez łączników, zanim wykona się ostateczne wiercenie czy wycięcie. Zasada ta obowiązuje jednakowo przy łączeniu belki stropowej w stropie drewnianym i podciągu podpierającego kilka belek – różnica w zastosowaniu nie zmienia granicznej wartości wilgotności drewna konstrukcyjnego.
Rozstaw łączników i odstęp od krawędzi
Minimalny odstęp łącznika od krawędzi belki drewnianej wynosi 4-krotność średnicy śruby – przy śrubie 8 mm to co najmniej 32 mm, bo mniejszy odstęp grozi wyłamaniem fragmentu drewna podczas dokręcania lub pod obciążeniem. Rozstaw łączników w układzie mijankowym (szachownicowym) rozprasza siły na szerszej powierzchni przekroju belki drewnianej, w przeciwieństwie do układu w jednej linii, który koncentruje naprężenia w wąskim pasie drewna i zwiększa ryzyko pękania wzdłuż włókien.
Wilgotność drewna, odstęp od krawędzi i mijankowy rozstaw łączników – trzy warunki, które razem decydują o trwałości złącza, niezależnie od wybranego typu łącznika.
Jak wykonać złącze belki drewnianej krok po kroku?
Montaż złącza belki drewnianej obejmuje sześć kroków – od przygotowania powierzchni i naniesienia oznaczeń, przez wycięcie lub nawiercenie, po montaż próbny, dokręcenie łączników właściwych i końcową kontrolę. Kolejność tych kroków ma znaczenie – pominięcie montażu próbnego najczęściej kończy się przekrzywionym złączem, które trzeba poprawiać po dokręceniu.
1. Przygotowanie powierzchni – oczyszczenie styku belki drewnianej z pyłu, sprawdzenie wilgotności drewna i ewentualne skorygowanie nierówności.
2. Naniesienie oznaczeń – wyznaczenie miejsca złącza (blisko podpory, nigdy nad słupem ani w środku rozpiętości) oraz punktów pod łączniki w układzie mijankowym.
3. Wycięcie lub nawiercenie – wykonanie profilu złącza ciesielskiego (czop, wrąb, jaskółczy ogon) albo nawiercenie otworów pod śruby i wkręty konstrukcyjne.
4. Montaż próbny – złożenie elementów bez ostatecznego dokręcenia, sprawdzenie dopasowania powierzchni styku i poprawności kąta.
5. Montaż właściwy – dokręcenie łączników na zmianę, tak aby docisk rozkładał się równomiernie na całej powierzchni złącza.
6. Kontrola – sprawdzenie poziomu i szczeliny w miejscu złączenia, ewentualne dociągnięcie łączników po pierwszym obciążeniu konstrukcji.
Do wykonania złącza potrzebne są: miarka i kątownik do wyznaczenia oznaczeń, piła lub wiertarka w zależności od typu złącza, ściski ciesielskie do dociśnięcia elementów przed wierceniem oraz klucz nasadowy lub grzechotka do równomiernego dokręcania śrub i wkrętów konstrukcyjnych.
Sześć kroków montażu złącza belki drewnianej sprowadza się do jednej zasady: najpierw dopasowanie na próbę, potem dokręcenie na stałe, nigdy odwrotnie.
Jakie błędy najczęściej osłabiają połączenie belek drewnianych?
Najczęstsze błędy przy łączeniu belek drewnianych to złącze wykonane nad podporą, zbyt mała liczba lub niewłaściwy rozstaw łączników, montaż na mokrym drewnie i poleganie wyłącznie na kleju w elementach nośnych.
- Złącze nad podporą lub w środku rozpiętości – zamiast blisko podpory, gdzie moment zginający jest najmniejszy; skutek to zwiększone ryzyko ugięcia lub pęknięcia belki drewnianej pod obciążeniem.
- Zbyt mała liczba łączników albo układ w jednej linii – koncentruje naprężenia w wąskim pasie drewna i prowadzi do pękania wzdłuż włókien.
- Montaż na mokrym drewnie – wilgotność powyżej 18-20% oznacza, że drewno skurczy się po wyschnięciu, a dokręcone łączniki stracą docisk.
- Poleganie wyłącznie na kleju konstrukcyjnym w elemencie nośnym obciążonym pionowo – klej bez łączników mechanicznych nie przenosi obciążeń dynamicznych, takich jak nagłe uderzenie czy wiatr.
- Otwory nawiercone za blisko krawędzi belki drewnianej – mniejszy odstęp niż 4-krotność średnicy śruby grozi wyłamaniem fragmentu drewna.
Skutkiem skumulowania kilku z tych błędów naraz bywa klawiszowanie złącza – wyczuwalny ruch między łączonymi elementami pod obciążeniem – albo widoczne ugięcie belki drewnianej w miejscu połączenia. Większość tych błędów ujawnia się dopiero po miesiącach użytkowania, dlatego warto okresowo sprawdzać stan połączeń w konstrukcjach nośnych – orientacyjnie co 2-3 lata w budynkach mieszkalnych – zanim niewielki luz w złączu przerodzi się w widoczne uszkodzenie.
Jak wzmocnić stare lub osłabione połączenie belek?
Stare lub osłabione połączenie belek drewnianych wzmacnia się protezą stalową montowaną równolegle do uszkodzonego fragmentu, siostrowaniem albo wklejanym prętem gwintowanym (kotwą chemiczną) osadzonym na żywicy epoksydowej, gdy dostęp do węzła jest możliwy tylko z jednej strony. Proteza stalowa przejmuje część obciążenia bez konieczności wymiany całej belki drewnianej – rozwiązanie stosowane głównie przy remoncie starych stropów i podciągów, gdzie demontaż konstrukcji byłby znacznie kosztowniejszy niż lokalne wzmocnienie. Siostrowanie polega na dołożeniu drugiej belki drewnianej równolegle do istniejącej i spięciu obu łącznikami na całej długości – zwiększa nośność całego układu, ale wymaga dostępu z dwóch stron i miejsca na dodatkowy element. Wklejany pręt gwintowany sprawdza się w węzłach, do których nie da się dostawić protezy z dwóch stron – żywica epoksydowa wiąże pręt z drewnem na całej długości osadzenia, przenosząc siły bez dodatkowego mocowania mechanicznego.
Zestawienie tych błędów pokazuje jedną zależność: większość uszkodzeń złącza belki drewnianej wynika z pominięcia podstawowych zasad montażu, nie z wadliwych materiałów.
Czym różni się łączenie belek drewnianych od łączenia krokwi w więźbie dachowej?
Łączenie belek drewnianych w stropach, podciągach i konstrukcjach szkieletowych różni się od łączenia krokwi w więźbie dachowej miejscem pracy elementu i rodzajem sił – krokwie wymagają złączy dopasowanych do kąta połaci dachu i współpracy z kalenicą, czego belka stropowa czy podciąg w ogóle nie dotyczy.
Belka drewniana w stropie, podciągu czy konstrukcji szkieletowej pracuje najczęściej w układzie poziomym, przenosząc obciążenie z góry na podpory rozmieszczone poniżej – słupy, mury lub inne belki. Krokiew w więźbie dachowej pracuje pod kątem nachylenia połaci, a jej złącza muszą dodatkowo uwzględniać ten kąt oraz współpracę z elementami charakterystycznymi dla dachu – murłatą, płatwią czy kalenicą, gdzie schodzą się dwie połacie. Część łączników – śruby, wkręty konstrukcyjne, płytki perforowane – jest wspólna dla obu zastosowań, ale geometria i miejsce wykonania złącza różnią się zasadniczo.
Kto planuje przedłużenie krokwi na jej długości, znajdzie szczegóły wymiarów zakładu i doboru łączników w artykule o łączeniu krokwi na zakładkę – tam opisana jest ta sama logika momentu zginającego, ale zastosowana do krokwi, nie do belki stropowej czy podciągu. Kto szuka informacji o połączeniu dwóch krokwi w szczycie dachu, powinien sięgnąć po artykuł o łączeniu krokwi w kalenicy – to zagadnienie dotyczy wyłącznie węzła kalenicowego, nie łączenia belek na długości w stropie czy konstrukcji szkieletowej.
Zasady opisane w tym artykule – miejsce złącza względem podpory, dobór łącznika do rodzaju obciążenia, wilgotność drewna przy montażu – dotyczą stropów, podciągów, konstrukcji szkieletowych, altan i tarasów. Kto planuje więźbę dachową i szuka szczegółów technicznych krokwi, powinien skorzystać z dedykowanych artykułów, nie z tego ogólnego przeglądu.
Kiedy łączenie belek drewnianych wymaga konsultacji z konstruktorem?
Konsultacji z konstruktorem wymaga łączenie belek drewnianych przy dużych rozpiętościach, znacznych obciążeniach oraz przy wzmacnianiu starych, osłabionych konstrukcji – w tych sytuacjach dobór złącza na podstawie ogólnych wartości orientacyjnych nie daje wystarczającej gwarancji bezpieczeństwa.
Duża rozpiętość belki drewnianej oznacza większe siły działające na samo złącze, a sposób łączenia powinien wtedy wynikać z obliczeń dopasowanych do konkretnego obciążenia – własnego ciężaru konstrukcji, obciążenia użytkowego stropu czy śniegu na tarasie zadaszonym. Drugi sygnał to stan samej konstrukcji przy remoncie: widoczne pęknięcia w okolicy istniejących złączy, ugięcie belki stropowej lub podciągu, albo plany zwiększenia obciążenia – na przykład ułożenia cięższej warstwy wykończeniowej na starym stropie zaprojektowanym pod lżejsze obciążenie.
Trzeci sygnał dotyczy wzmacniania starych lub osłabionych połączeń belek drewnianych protezą stalową albo wklejanym prętem gwintowanym – dobór wymiaru wzmocnienia i sposobu jego osadzenia powinien wynikać z oceny rzeczywistego stanu drewna i obliczonej, brakującej nośności, nie z ogólnego szacowania na oko.
- Rozpiętość belki drewnianej przekraczająca typowe wartości dla danego przekroju
- Widoczne pęknięcia lub ugięcie w okolicy istniejącego złącza
- Zwiększenie obciążenia konstrukcji (zmiana pokrycia, nowa warstwa wykończeniowa, adaptacja poddasza)
- Wzmacnianie starej lub osłabionej konstrukcji protezą stalową albo prętem wklejanym
Konstruktor jest potrzebny tam, gdzie skala problemu wykracza poza montaż pojedynczego, standardowego złącza – przy dużej rozpiętości, zwiększonym obciążeniu lub wzmacnianiu osłabionej konstrukcji.
FAQ – najczęstsze pytania o łączenie belek drewnianych
Jak połączyć dwie belki ze sobą?
Dwie belki drewniane łączy się na dwa sposoby, zależnie od ich wzajemnego położenia: złączem wzdłużnym (zakładka, złącze Gerbera), gdy belki przedłużają się w jednej linii, albo złączem węzłowym (wrąb, jaskółczy ogon, łącznik stalowy), gdy belki schodzą się pod kątem, na przykład w narożniku konstrukcji. Złącze wzdłużne wykonuje się zawsze blisko podpory, nigdy w środkowej części rozpiętości, gdzie moment zginający jest największy. Złącze węzłowe dodatkowo przenosi moment skręcający, dlatego często wymaga więcej niż jednego łącznika. Wybór konkretnego złącza zależy od rodzaju obciążenia – ścinania, rozciągania lub ściskania – działającego w danym miejscu konstrukcji.
Jak łączyć słupy drewniane?
Słupy drewniane łączy się z belką za pomocą wspornika słupowego – łącznika stalowego obejmującego głowicę słupa z dwóch lub trzech stron i mocowanego wkrętami lub śrubami do obu elementów. Przy prostszych konstrukcjach, takich jak altana czy pergola, stosuje się też połączenie na wrąb, w którym fragment słupa jest wycięty pod belkę. Wspornik słupowy ma tę zaletę, że słup nie styka się bezpośrednio z betonem lub gruntem – jest podniesiony na metalowej stopie, co ogranicza nasiąkanie wilgocią od dołu i wydłuża trwałość drewna konstrukcyjnego.
Jak łączyć kantówki drewniane?
Kantówka to drewno konstrukcyjne o przekroju kwadratowym lub prostokątnym – w praktyce synonim lub wariant belki drewnianej, dlatego łączy się ją tymi samymi metodami: złączami ciesielskimi (czop i gniazdo, zakładka, wrąb) lub łącznikami metalowymi (kątownik, wieszak belkowy). Wybór złącza zależy od tego samego kryterium co przy innych belkach drewnianych – rodzaju obciążenia i miejsca połączenia względem podpory.
Jaka wilgotność drewna jest bezpieczna do łączenia belek?
Bezpieczna wilgotność drewna konstrukcyjnego przy łączeniu belek drewnianych wynosi do 18-20% w chwili montażu. Drewno o wyższej wilgotności kurczy się po wyschnięciu, a dokręcone łączniki – śruby, wkręty konstrukcyjne – tracą docisk, co prowadzi do luzów w złączu po kilku miesiącach użytkowania. Wilgotność warto zmierzyć wilgotnościomierzem do drewna przed montażem, a nie szacować na podstawie wyglądu czy czasu sezonowania materiału.
Czy klej konstrukcyjny zastąpi łączniki mechaniczne w belkach nośnych?
Klej konstrukcyjny nigdy nie zastąpi łączników mechanicznych w belkach drewnianych pracujących jako elementy nośne obciążone pionowo – sam klej nie przenosi obciążeń dynamicznych, takich jak nagłe uderzenie, wiatr czy zmienne obciążenie użytkowe. Klej, zwłaszcza żywica epoksydowa stosowana z wklejanym prętem gwintowanym, działa dobrze jako wzmocnienie dodatkowe węzła, do którego nie ma dostępu z dwóch stron, ale zawsze towarzyszy mu element metalowy lub drewniany przenoszący siły ścinające.
Czym różni się belka od krokwi przy łączeniu?
Belka drewniana w stropie, podciągu czy konstrukcji szkieletowej pracuje w układzie poziomym i jej złącza dotyczą głównie miejsca względem podpory oraz rodzaju obciążenia (ścinanie, rozciąganie, ściskanie). Krokiew w więźbie dachowej pracuje pod kątem nachylenia połaci, a jej złącza muszą dodatkowo uwzględniać ten kąt i współpracę z murłatą, płatwią lub kalenicą. Szczegóły łączenia krokwi na długości opisuje artykuł o łączeniu krokwi na zakładkę, a łączenie dwóch krokwi w szczycie dachu – artykuł o łączeniu krokwi w kalenicy.
