Murłatę można zamocować bez wieńca żelbetowego, ale tylko wtedy, gdy taką metodę przewiduje projekt budowlany albo potwierdzi ją konstruktor po przeliczeniu obciążeń z więźby dachowej. Najczęściej stosuje się kotwy chemiczne lub pręty gwintowane w żelbecie, pełnej cegle albo w lokalnych wzmocnieniach, takich jak żelbetowe słupki rdzeniowe. W starszych domach bez wieńca dobór metody naprawczej należy do konstruktora, a nie do improwizacji na budowie.
Czy murłata musi być mocowana do wieńca?
Murłata nie musi być kotwiona do wieńca żelbetowego, ale pominięcie go wymaga, aby taką metodę przewidywał projekt budowlany albo zatwierdził ją konstruktor po przeliczeniu obciążeń. Murłata to belka konstrukcyjna oparta na murze zewnętrznym, która przenosi obciążenia z więźby dachowej na ściany nośne, a w typowym rozwiązaniu robi to za pośrednictwem kotwienia do wieńca.
Wieniec żelbetowy pełni dwie funkcje: usztywnia koronę muru i tworzy jednorodne miejsce zakotwienia dla kotew murłaty. Bez wieńca siły z więźby dachowej – docisk, ścinanie oraz wyrywanie przy silnym wietrze – trafiają bezpośrednio w sam mur, a nie w jednorodny żelbet o znanej wytrzymałości. To zmienia sposób, w jaki trzeba dobrać podłoże i metodę mocowania, żeby zrekompensować funkcję, którą normalnie zapewnia wieniec.
Rezygnacja z wieńca przewidzianego w projekcie to zmiana konstrukcyjna, nie drobna korekta na budowie – wymaga przeliczenia przez konstruktora, a nie samodzielnej decyzji wykonawcy czy inwestora w trakcie prac. W starszym budownictwie, gdzie wieńca nie przewidziano wcale, sytuacja wygląda inaczej niż na nowej budowie – tam ocena dotyczy nie tyle rezygnacji z wieńca, co doboru wzmocnienia zastępczego dla już istniejącej konstrukcji.
W praktyce bez wieńca murłatę mocuje się metodami zastępczymi: kotwami chemicznymi, żelbetowymi słupkami rdzeniowymi lub lokalnym pasem żelbetowym pod murłatą – każda z nich wymaga odpowiedniego podłoża i rozstawu zakotwień potwierdzonego obliczeniami. Mocowanie do wieńca pozostaje rozwiązaniem domyślnym, ale nie jedynym dopuszczalnym – o tym, czy można go pominąć, decyduje projekt i ocena konstruktora, a nie przyzwyczajenie z poprzedniej budowy.
Jakie są metody mocowania murłaty bez wieńca?
Bez wieńca murłatę mocuje się najczęściej kotwami chemicznymi w żelbecie lub pełnej cegle, żelbetowymi słupkami rdzeniowymi albo lokalnym pasem żelbetowym ułożonym tylko pod murłatą. Wybór metody zależy od materiału ściany, rozpiętości dachu i obciążenia, jakie przenosi więźba dachowa – dlatego ostateczną metodę i jej parametry zawsze potwierdza projekt lub konstruktor, a nie jedna uniwersalna zasada.
Każda z trzech metod zastępczych wymaga innego poziomu ingerencji w ścianę. Kotwy chemiczne są najmniej inwazyjne i stosowane najczęściej, bo nie wymagają dodatkowego betonowania. Słupki rdzeniowe i lokalny pas żelbetowy są bardziej pracochłonne, ale dają jednorodne, przewidywalne miejsce zakotwienia zbliżone do działania pełnego wieńca – sprawdzają się zwłaszcza na słabszych podłożach, gdzie sama kotwa chemiczna nie wystarcza.
| Metoda | Podłoże | Ingerencja w mur | Kiedy stosowana |
|---|---|---|---|
| Kotwy chemiczne | żelbet, pełna cegła (z tuleją siatkową w pustakach) | niska – wklejenie prętów | najczęstsza metoda zastępcza |
| Słupki rdzeniowe | mur o niskiej wytrzymałości na docisk | średnia – lokalne betonowanie | słabe podłoża, naroża budynku |
| Pas żelbetowy | mur niewymagający pełnego wieńca | średnia-wysoka – ciągły element | remonty i modernizacje |

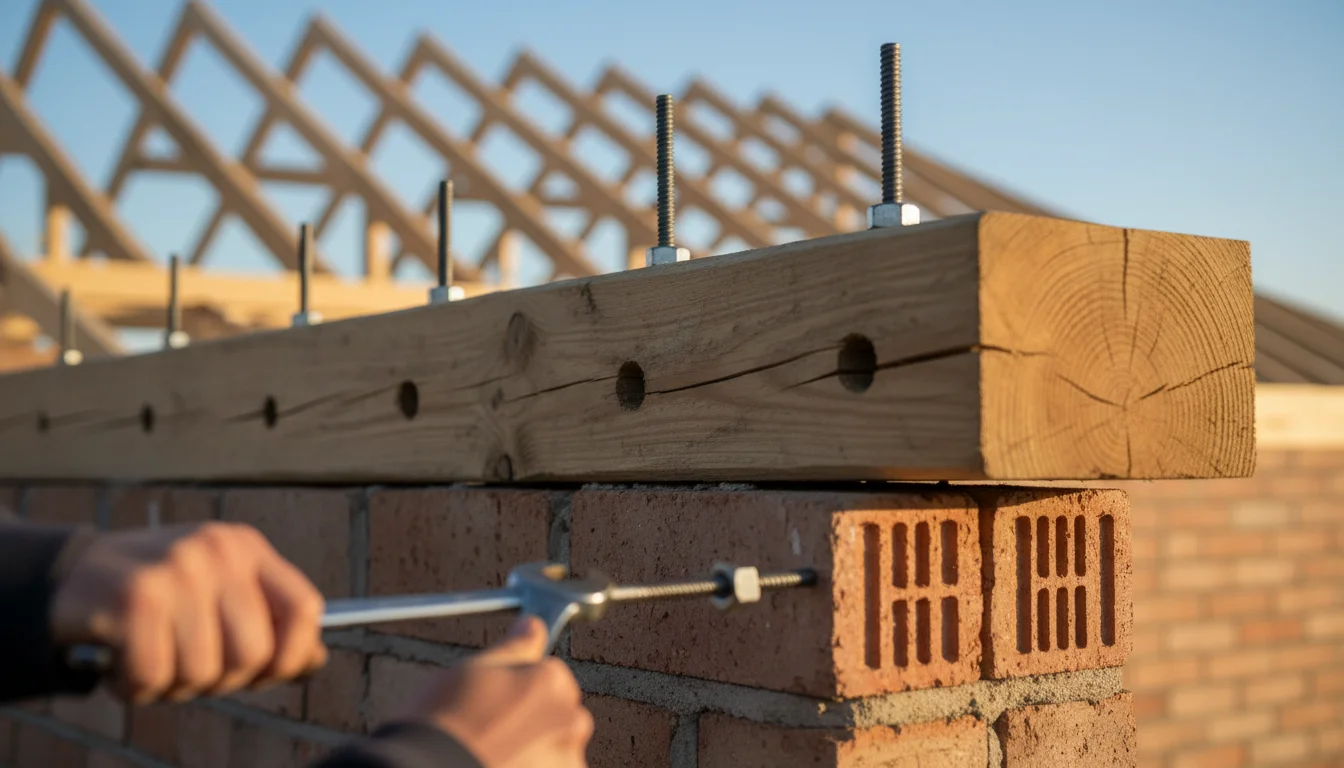

Kotwy chemiczne w żelbecie lub pełnej cegle
Kotwy chemiczne mocuje się poprzez wklejenie pręta gwintowanego w otwór wypełniony żywicą, najczęściej o średnicy M12 lub M16 – konkretny wybór zależy od obliczeń projektowych, nie z góry przyjętej reguły. Przed wklejeniem otwór trzeba oczyścić z pyłu po wierceniu, inaczej żywica nie uzyska pełnej przyczepności do podłoża.
W pustakach ceramicznych lub innych materiałach z pustkami konieczne jest użycie tulei siatkowej, która ogranicza wyciek żywicy do wnętrza komór i pozwala jej związać wokół pręta, a nie rozlać się w pustej przestrzeni. Głębokość osadzenia pręta zależy od jego średnicy, rodzaju podłoża i obciążenia – dokładną wartość podaje karta techniczna systemu kotwienia (dokument ETA, czyli Europejska Ocena Techniczna), a nie jedna uniwersalna liczba, ponieważ źródła budowlane podają w tym zakresie rozbieżne dane.
Żelbetowe słupki rdzeniowe
Żelbetowe słupki rdzeniowe to lokalne, pionowe elementy żelbetowe wykonane w murze, w które następnie kotwi się murłatę – rozwiązanie stosowane, gdy sam mur jest zbyt słaby, by utrzymać kotwę chemiczną na wyrywanie. Słupek zbroi się i betonuje w gotowym otworze lub bruzdzie w murze, tworząc punktowe wzmocnienie zamiast ciągłego wieńca.
Orientacyjny rozstaw słupków rdzeniowych wynosi 1,5-2,5 m oraz dodatkowo przy każdym narożu budynku, choć dane te pochodzą z jednego źródła i wymagają potwierdzenia przez konstruktora przed przyjęciem do projektu. Słupki rdzeniowe sprawdzają się zwłaszcza tam, gdzie mur jest murowany z elementów o niskiej wytrzymałości na docisk punktowy.
Lokalny pas żelbetowy pod murłatą
Lokalny pas żelbetowy to wąski, ciągły element żelbetowy ułożony bezpośrednio pod murłatą, inaczej niż pełny wieniec, który obejmuje całą koronę muru na całej jego wysokości. Pas żelbetowy daje murłacie jednorodne podłoże do kotwienia bez konieczności wylewania wieńca na całej długości ściany.
Rozwiązanie to ma sens przede wszystkim przy remontach i modernizacjach, gdzie wylanie pełnego wieńca byłoby zbyt dużą ingerencją w istniejącą konstrukcję, a sam mur nie daje wystarczającej wytrzymałości pod kotwy chemiczne. Pas żelbetowy łączy w sobie prostotę kotwy chemicznej z przewidywalnością żelbetu, choć wymaga więcej pracy niż samo wklejenie prętów.
Na jakim murze można pominąć wieniec pod murłatą?
Pominięcie wieńca ma sens głównie na pełnej cegle i żelbecie, a nie na betonie komórkowym czy ceramice poryzowanej bez dodatkowych wzmocnień. Decydujące znaczenie ma to, jak dany materiał ścienny zachowuje się pod obciążeniem punktowym – dociskiem od kotwy i siłą wyrywającą przy wichurze – a nie tylko jego ogólna wytrzymałość na ściskanie.
Pełna cegła i żelbet (w tym silikat o pełnym przekroju) dobrze trzymają kotwę chemiczną na wyrywanie, bo materiał jest jednorodny i bez dużych pustek wewnętrznych. Beton komórkowy ma słabe trzymanie kotwy na wyrywanie bez dodatkowych wzmocnień – jego porowata struktura sprawia, że siła wyrywająca szybko wyrywa fragment materiału wokół kotwy, zamiast rozkładać się na większą powierzchnię. Ceramika poryzowana (popularne pustaki typu Porotherm) ma podobny problem – pustki wewnątrz elementu wymagają wzmocnień lokalnych i nie nadaje się do pominięcia wieńca bez odrębnego projektu.
| Materiał ściany | Trzymanie kotwy na wyrywanie | Wymaga wzmocnienia |
|---|---|---|
| Pełna cegła | dobre | nie |
| Żelbet / silikat pełny | dobre | nie |
| Ceramika poryzowana (np. typu Porotherm) | słabe bez wzmocnień | tak |
| Beton komórkowy (np. typu Ytong) | słabe bez wzmocnień | tak |
W rezultacie oznacza to, że na ścianach z betonu komórkowego lub ceramiki poryzowanej samo wklejenie kotwy chemicznej nie zastępuje funkcji wieńca – potrzebne jest dodatkowe wzmocnienie, na przykład żelbetowy słupek rdzeniowy w newralgicznych punktach albo pas żelbetowy na całej długości ściany. Na pełnej cegle i żelbecie wystarcza zwykle sama kotwa chemiczna o rozstawie dobranym do obciążenia dachu.
Orientacyjną ocenę samego podłoża można wykonać już na etapie wiercenia otworu próbnego – materiał sypki, kruszący się albo z widocznymi pustkami sygnalizuje, że sama kotwa chemiczna może nie wystarczyć i warto rozważyć dodatkowe wzmocnienie, zamiast kontynuować montaż według pierwotnego planu. Rodzaj muru, nie tylko jego grubość, decyduje więc o tym, czy wieniec można pominąć bezpiecznie, czy ściana wymaga dodatkowego wzmocnienia zastępczego.
Jak zamocować murłatę bez wieńca krok po kroku?
Montaż murłaty bez wieńca zaczyna się od oceny podłoża i wyznaczenia osi kotwienia, a kończy dokręceniem nakrętek po ułożeniu izolacji poziomej. Każdy etap wymaga wcześniejszego potwierdzenia parametrów – rozstawu i średnicy kotew – przez projekt lub konstruktora, bo dane te zależą od konkretnego obciążenia dachu.
Montaż przebiega w sześciu krokach:
1. Wyznaczenie osi murłaty i miejsc kotwienia na koronie muru, z zachowaniem odległości od naroży i otworów w ścianie.
2. Sprawdzenie podłoża – rodzaju muru i jego stanu technicznego – żeby potwierdzić, czy wybrana metoda zastępcza (kotwy chemiczne, słupek rdzeniowy czy pas żelbetowy) jest w tym miejscu wystarczająca.
3. Osadzenie kotw chemicznych: wiercenie otworu, oczyszczenie go z pyłu, wklejenie pręta gwintowanego żywicą (w pustakach z użyciem tulei siatkowej) i odczekanie czasu potrzebnego na związanie żywicy zgodnie z kartą techniczną produktu.
4. Ułożenie izolacji poziomej na koronie muru – papy termozgrzewalnej lub membrany EPDM – która oddziela murłatę drewnianą od wilgoci podciąganej z muru.
5. Osadzenie murłaty na kotwach: nawiercenie otworów w belce w miejscach wyznaczonych wcześniej na murze i nasunięcie jej na wystające pręty.
6. Dokręcenie nakrętek z podkładkami, dociskających murłatę do izolacji i podłoża, bez nadmiernego zgniatania drewna w miejscu podkładki.
Przed wierceniem otworów na kotwy warto sprawdzić przebieg ewentualnej instalacji w murze, na przykład elektrycznej, żeby jej nie uszkodzić podczas osadzania prętów – to element bezpieczeństwa wykonania, niezależnie od wybranej metody zastępczej wieńca. Czas potrzebny na związanie żywicy różni się między produktami i zależy od temperatury otoczenia, dlatego dokładny czas zawsze podaje karta techniczna konkretnego systemu kotwienia, a nie ogólna reguła powielana z innej budowy.
Izolacja pozioma między murłatą a murem zapobiega podciąganiu kapilarnemu wilgoci z muru do drewna – bez niej nawet prawidłowo dobrane drewno z czasem traci parametry wytrzymałościowe w miejscu styku z koroną muru.
Rozstaw kotew mocujących murłatę ustala się orientacyjnie na 1,0-1,5 m, choć część źródeł podaje rozstaw nawet do 2 m – rozbieżność wynika z różnic w obciążeniu dachu i rodzaju podłoża, dlatego ostateczny rozstaw zawsze powinien wynikać z projektu lub wskazania konstruktora, a nie z jednej zapamiętanej liczby. Przekrój samej murłaty podawany jest w źródłach budowlanych równie niejednolicie – różni się zależnie od rozpiętości dachu, rozstawu krokwi i przyjętego obciążenia, dlatego ten wymiar także ustala projekt konstrukcyjny, a nie jedna uniwersalna wartość z poradnika. Drewno murłaty przed montażem powinno mieć wilgotność konstrukcyjną do około 18% – zbyt wilgotna belka później pracuje i może poluzować dokręcone połączenia.
Kolejność – ocena podłoża, osadzenie kotw, izolacja pozioma i dokręcenie – obowiązuje niezależnie od wybranej metody zastępczej wieńca.
Co zrobić, gdy dom już stoi bez wieńca?
Gdy dom już stoi bez wieńca, pierwszym krokiem jest ocena konstruktora lub rzeczoznawcy budowlanego, a dopiero potem wybór metody wzmocnienia – najczęściej kotwy chemiczne, wkręty do betonu albo stalowe odciągi do stropu. Taka sytuacja dotyczy zwykle starszych budynków, gdzie murłatę ułożono bez żadnego kotwienia, czasem jedynie obwiązaną drutem do krokwi lub belek stropowych.
Sygnałem, że murłata w starszym domu może nie mieć wystarczającego zakotwienia, bywa widoczna szczelina między belką a murem, ślady korozji starych łączeń metalowych albo informacja z dokumentacji budowy o braku wieńca na danym odcinku ściany – każdy z tych sygnałów jest powodem do zlecenia oceny fachowcowi, a nie do samodzielnej oceny na oko.
W budynkach wznoszonych w latach 80. i wcześniej brak kotwienia był czasem świadomym rozwiązaniem konstrukcyjnym, nie błędem wykonawczym – murłata po prostu leżała obmurowana w murze, a stabilność zapewniała masa konstrukcji bez rozporu. Dziś takie rozwiązanie nie jest punktem odniesienia do powielania, tylko sygnałem, że przed jakimkolwiek remontem dachu warto sprawdzić, jak murłata jest w rzeczywistości osadzona.
Konstruktor powinien ocenić stan samej murłaty (czy drewno nie jest zbutwiałe lub osłabione), stan muru pod nią oraz rzeczywiste obciążenie dachu – dopiero na tej podstawie dobiera metodę naprawczą adekwatną do dostępnej konstrukcji. W domach, gdzie nad murłatą znajduje się strop, dobrym rozwiązaniem bywają stalowe odciągi kotwiące murłatę do stropu, bo nie wymagają ingerencji w sam mur. Tam, gdzie takiego oparcia nie ma, stosuje się kotwy chemiczne wklejane bezpośrednio w mur lub wkręty do betonu – w zależności od materiału ściany i jej aktualnego stanu.
Diagnoza i naprawa różnią się od montażu na nowej budowie tym, że nie ma już możliwości swobodnego wyboru metody na etapie projektowania – trzeba pracować z tym, co już istnieje w konstrukcji. Dlatego sekwencja działania jest tu ważniejsza niż przy nowym domu: najpierw ocena fachowca, potem dobór metody, a na końcu wykonanie wzmocnienia – nigdy w odwrotnej kolejności, bez wcześniejszego sprawdzenia stanu więźby i muru.
Modernizacja bez wieńca to proces decyzyjny prowadzony przez konstruktora, a nie wybór pierwszej metody znalezionej w internecie.
Jakie są najczęstsze błędy przy mocowaniu murłaty bez wieńca?
Najczęstsze błędy to zbyt duży rozstaw kotew, kotwienie w słabym podłożu bez wzmocnień i brak izolacji poziomej między murłatą a murem. Każdy z tych błędów ujawnia się dopiero po czasie – przy silnym wietrze albo po pierwszym sezonie wilgotnym, gdy drewno zaczyna pracować, a nie podczas samego montażu.
- Zbyt duży rozstaw kotew – powyżej 2,5 m przy lekkim dachu to rozstaw, przy którym pojedyncza kotwa przenosi więcej siły niż przewidują typowe obliczenia dla tego rodzaju zakotwienia.
- Brak kotwy blisko naroża – pominięcie zakotwienia w odległości większej niż 50-60 cm od końca murłaty osłabia najbardziej obciążony fragment konstrukcji, czyli połączenie w rogu budynku.
- Kotwienie w słabym podłożu bez wzmocnień – wklejenie kotwy chemicznej w beton komórkowy lub ceramikę poryzowaną bez słupka rdzeniowego czy pasa żelbetowego, licząc na to, że sama żywica wystarczy.
- Zbyt mała głębokość osadzenia pręta – skrócenie głębokości wklejenia względem wartości z karty technicznej systemu kotwienia zmniejsza nośność kotwy na wyrywanie, nawet przy prawidłowo wybranej średnicy pręta.
- Brak izolacji poziomej – ułożenie murłaty bezpośrednio na murze, bez papy termozgrzewalnej lub membrany EPDM, co prowadzi do podciągania wilgoci do drewna.
- Niedoczyszczone otwory po wierceniu – pozostały pył obniża przyczepność żywicy kotwy chemicznej, nawet jeśli sama kotwa i jej rozstaw zostały dobrane prawidłowo.
Większość tych błędów wynika z pominięcia jednego z etapów montażu, a nie z wyboru niewłaściwej metody zastępczej wieńca – dlatego kontrola każdego kroku, od oceny podłoża do dokręcenia nakrętek, zapobiega im skuteczniej niż sama znajomość teorii.
Co mówią przepisy i normy o mocowaniu murłaty bez wieńca?
Przepisy nie zakazują mocowania murłaty bez wieńca, ale wymagają, żeby nośność i stateczność konstrukcji dachu była potwierdzona projektem lub obliczeniami konstruktora – niezależnie od wybranej metody zakotwienia. Prawo budowlane i Warunki Techniczne nie wskazują jednej dopuszczalnej metody mocowania murłaty, tylko efekt, który konstrukcja musi spełnić: bezpieczne przeniesienie obciążeń z więźby dachowej na ściany nośne.
Parametry techniczne kotwienia – na przykład nośność konkretnej kotwy chemicznej – określa dokument ETA (Europejska Ocena Techniczna) wydany dla danego systemu kotwenia, razem z kartą techniczną producenta. To w tych dokumentach, a nie w ogólnym przepisie, znajdują się dopuszczalne obciążenia, głębokości osadzenia i warunki stosowania konkretnego pręta czy żywicy. Obliczenia konstrukcyjne dla elementów drewnianych i murowych odwołują się do rodziny norm Eurokod (PN-EN) – bez przytaczania tu konkretnych numerów aktów, bo ich zakres i aktualność warto zawsze zweryfikować w aktualnej wersji normy, a nie w artykule internetowym.
Dokumentacja odstępstwa od wieńca – obliczenia konstruktora razem z rysunkiem przyjętego rozwiązania zastępczego – powinna znaleźć się w dokumentacji powykonawczej budynku, a nie istnieć tylko jako ustna decyzja podjęta na budowie. Ułatwia to późniejszą ocenę stanu technicznego, na przykład przy kolejnym remoncie dachu wykonywanym po wielu latach przez inną ekipę.
W efekcie żaden przepis nie „zabrania” rezygnacji z wieńca, ale też żaden nie pozwala jej wykonać bez odpowiedniego przeliczenia – formalna odpowiedzialność za przyjęte rozwiązanie leży po stronie projektanta lub konstruktora, który podpisuje się pod przyjętymi obliczeniami. Dla inwestora oznacza to w praktyce jedno – przed odstąpieniem od wieńca warto mieć od konstruktora pisemne potwierdzenie przyjętej metody zastępczej, a nie ustną zgodę na budowie.
FAQ – najczęstsze pytania o mocowanie murłaty bez wieńca
Czy murłata musi być na środku wieńca?
Murłata nie musi leżeć dokładnie na środku wieńca, ale powinna mieć zapewnione pełne oparcie na jego szerokości, bez zwisania poza krawędź żelbetu. Przesunięcie belki względem osi wieńca jest dopuszczalne w pewnym zakresie, o ile cała szerokość murłaty nadal spoczywa na żelbecie, a kotwy mają wystarczający otok betonu wokół siebie. Większe przesunięcie, przy którym część przekroju murłaty wystaje poza wieniec, zmniejsza powierzchnię oparcia i wymaga odrębnej oceny przez konstruktora – w typowym domu jednorodzinnym do takiej sytuacji nie powinno jednak dochodzić przy prawidłowo zaprojektowanym wieńcu.
Jaką średnicę pręta lub kotwy wybrać do murłaty bez wieńca?
Do mocowania murłaty bez wieńca najczęściej stosuje się pręty lub kotwy chemiczne o średnicy M12 lub M16, ale ostateczny wybór zależy od obliczeń projektowych, nie z gotowej tabeli. Większa średnica przenosi większe obciążenie, ale wymaga też głębszego otworu i odpowiedniego odstępu od krawędzi muru, żeby nie doszło do rozsadzenia materiału podczas wiercenia. Konkretną średnicę, głębokość osadzenia i rozstaw kotew podaje projekt budowlany albo karta techniczna wybranego systemu kotwienia (dokument ETA) – w tym zakresie źródła budowlane podają rozbieżne wartości, dlatego żadna z nich nie powinna być traktowana jako uniwersalna norma.
Czy kotwa chemiczna sama zastąpi wieniec?
Kotwa chemiczna sama nie zastąpi wieńca, jeśli jest wklejona w słabe podłoże, takie jak beton komórkowy lub ceramika poryzowana, bez dodatkowego wzmocnienia. Na żelbecie lub pełnej cegle odpowiednio dobrana kotwa chemiczna, z prawidłowym rozstawem, przejmuje funkcję zakotwienia, jaką normalnie zapewnia wieniec. Na słabszych materiałach ściennych sama żywica i pręt nie wystarczą – potrzebny jest żelbetowy słupek rdzeniowy, lokalny pas żelbetowy albo inne wzmocnienie punktowe, dobrane przez konstruktora do konkretnego podłoża i obciążenia dachu.
Czy dach jednospadowy można wykonać bez wieńca?
Dach jednospadowy można wykonać bez wieńca, ale to niszowy wariant geometrii, który wymaga odrębnej oceny obciążeń niż typowy dach dwuspadowy. Jednospadowa konstrukcja więźby inaczej rozkłada siły na murłatę i ścianę – często z większym udziałem sił poziomych w jednym kierunku, co wpływa na dobór rozstawu i rodzaju kotwienia. Z tego powodu przy dachu jednospadowym decyzja o pominięciu wieńca powinna wynikać wyłącznie z projektu konstrukcyjnego dopasowanego do konkretnej geometrii dachu, a nie z ogólnej zasady stosowanej przy dachach dwuspadowych.
Czy mostek termiczny w wieńcu jest dobrym argumentem za jego pominięciem?
Mostek termiczny w wieńcu sam w sobie nie jest wystarczającym argumentem za jego pominięciem, bo problem docieplenia rozwiązuje się inaczej niż poprzez usunięcie elementu konstrukcyjnego. Typowym rozwiązaniem mostka termicznego wieńca jest docieplenie go od zewnątrz, często z użyciem kształtek U, które otulają żelbet izolacją bez zmniejszania jego nośności. Rezygnacja z wieńca wyłącznie z powodów termicznych zamienia dobrze rozpoznany problem izolacyjny na zmianę konstrukcyjną, która wymaga już oceny konstruktora – to nieproporcjonalna wymiana jednego problemu na drugi.
Czy stare domy bez wieńca (z lat 80. i starsze) są bezpieczne?
Stare domy bez wieńca, budowane w latach 80. i wcześniej, mogą być bezpieczne, jeśli murłata jest w dobrym stanie i konstrukcja dachu nie zmieniła się od czasu budowy – ale nie powinny być traktowane jako wzorzec do powielania przy dzisiejszych remontach. W tamtym budownictwie stabilność często zapewniała inna zasada konstrukcyjna – obmurowanie murłaty bez kotwienia, w konstrukcji bez rozporu – a nie zakotwienie porównywalne z dzisiejszymi metodami. Przy każdym remoncie dachu w takim domu warto zlecić ocenę stanu murłaty i muru rzeczoznawcy, zamiast zakładać, że budynek, który „stał tyle lat”, nie wymaga już żadnej weryfikacji.
